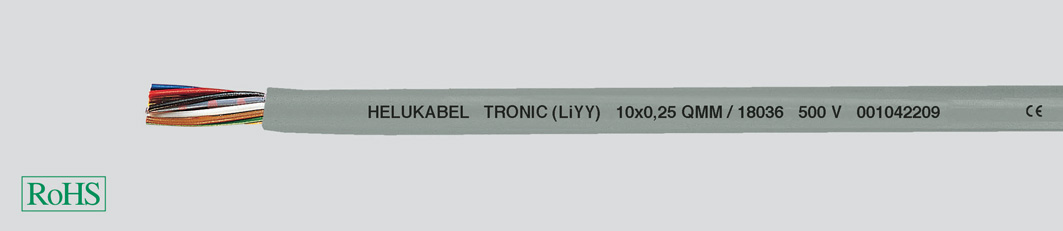

TRONIC + PDF DOWN

기술사양

•데이터용 케이블, 특수 PVC

DIN VDE 0245, 0812 규격

•온도 범위

이송시 -5 ℃ ~ +80 ℃

고정 설치시 -40 ℃ ~ +80 ℃

•정격전압 0.14 ㎟ = 350 V

≥0.25 ㎟ = 500 V

•시험 전압

0.25 ㎟ 이상 1200 V

0.34 ㎟ 이상 2000 V

•절연파괴전압

0.25 ㎟ 이상 2400 V

0.34 ㎟ 이상 2000 V

•절연저항 최소 20M ohm/㎞ 이상

도체 단면적 ( ㎟ ) 0.14 ≥ 0.25

•정전용량(근사값)

800㎒ (㎊/m)에서 120 150

•인덕턴스 약 0.65 mH/㎞

•임피던스 약 78 Ohm

•최소 곡률 반경

이송시 7.5 x cable ø

고정설치시 4 x cable ø

•내 방사선 성능

up to 80 x 106 cJ/㎏ (up to 80 Mrad)



케이블 구조

•미세나동 집합연선 도체, DIN VDE 0295 cl.5

및 IEC 60228 cl.5 규격

•특수 PVC 코아 절연체

TI2, DIN VDE 0281 part1 규격

도체구성

0.14 ㎟ = 18×0.1 ㎜

0.25 ㎟ = 14×0.15 ㎜

0.34 ㎟ = 7×0.25 ㎜

•색상분류 코드, DIN 47100 규격

•중복 색상 없음(부록참조)

•최적 피치의 층적 연선 코아

•포일 분리

•특수 PVC 외부 쉬스, 회색

TM2, DIN VDE 0281 part1 규격,



특징

•넓은 범위의 오일 저항성

Technical Information table 참조

•자체 소화성 및 난연성 PVC, DIN VDE 0482

part 265-2-1/EN 50265-2-1/ IEC 60332-

1(DIN VDE 0472 part 804 및 IEC 60332 -1

검사방법 B)

•사용 재질은 카드뮴, 실리콘등이 없는 무독성

소재로 락커의 습윤(濕潤)특성을 저해하는 물질

없음

주의

•pair 버전 가능

ex) HELUKABEL PAAR-TRONIC 20×2×0.14 ㎟



용도

•본 케이블은 건습한 환경의 실내에서, 인장력이나 외력에 의해 움직이지 않는 free movement의

경우에 다용도로 쓸 수 있음.

•야외용으로는 부적합. TRONIC는 최소 외경을 필요로 하는 곳에 적합한 케이블임. 전자, 컴퓨터, 측정

및 제어 분야의 공작기계류와 기계산업 등에 적합함.

•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG





케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
18001 2X0.14 3,5 2.7 13 26 로그인 50 1 로그인
18002 3X0.14 3,7 4 16 26 로그인 100 1 로그인
18003 4X0.14 3,9 5.4 19 26 로그인 100 1 로그인
18004 5X0.14 4,3 6.7 22 26 로그인 100 1 로그인
18005 6X0.14 4,6 8.1 25 26 로그인 100 1 로그인
18006 7X0.14 4,6 9.4 28 26 로그인 100 1 로그인
18007 8X0.14 5,5 10.7 35 26 로그인 100 1 로그인
18008 10X0.14 5,9 13.4 41 26 로그인 100 1 로그인
18009 12X0.14 6,1 16.1 48 26 로그인 100 1 로그인
18010 14X0.14 6,3 18.8 53 26 로그인 100 1 로그인
18011 16X0,14 6,9 21.5 59 26 로그인 100 1 로그인
18012 18X0.14 7,2 24.2 65 26 로그인 100 1 로그인
18013 20X0.14 7,5 26.9 70 26 로그인 100 1 로그인
18014 21X0.14 7,6 28.2 77 26 로그인 100 1 로그인
18015 24X0.14 8,5 32.3 87 26 로그인 100 1 로그인
18117 25X0,14 8,6 33.6 91 26 로그인 100 1 로그인
18016 27X0.14 8,7 36.3 97 26 로그인 100 1 로그인
18017 30X0.14 8,9 40.3 108 26 로그인 100 1 로그인
18019 36X0.14 9,8 48.4 126 26 로그인 100 1 로그인
18020 40X0.14 10,4 54 139 26 로그인 100 1 로그인
18022 44X0.14 11,1 59 153 26 로그인 100 1 로그인
18024 52X0.14 11,5 70 173 26 로그인 100 1 로그인
18026 61X0.14 12,1 82 204 26 로그인 100 1 로그인
18029 2X0.25 3,8 4.8 18 24 로그인 100 1 로그인
18030 3X0.25 4,0 7.2 22 24 로그인 100 1 로그인
18031 4X0.25 4,3 9.6 26 24 로그인 100 1 로그인
18032 5X0.25 4,7 12 30 24 로그인 100 1 로그인
18033 6X0.25 5,3 14.4 36 24 로그인 100 1 로그인
18034 7X0.25 5,3 16.8 42 24 로그인 100 1 로그인
18035 8X0.25 6,1 19.2 49 24 로그인 100 1 로그인
18036 10X0.25 6,8 24 57 24 로그인 100 1 로그인
18037 12X0.25 7,0 28.8 66 24 로그인 100 1 로그인
18038 14X0.25 7,3 33.6 75 24 로그인 100 1 로그인
18039 16X0.25 7,7 38.4 84 24 로그인 100 1 로그인
18040 18X0.25 8,3 43.2 72 24 로그인 100 1 로그인
18041 20X0.25 8,7 48 101 24 로그인 100 1 로그인
18042 21X0.25 8,8 50 107 24 로그인 100 1 로그인
18043 24X0.25 9,8 60 120 24 로그인 100 1 로그인
18118 25X0,25 10,0 61 132 24 로그인 100 1 로그인
18044 27X0,25 10,1 65 140 24 로그인 100 1 로그인
18045 30X0.25 10,3 72 156 24 로그인 100 1 로그인
18046 32X0.25 10,7 77 164 24 로그인 100 1 로그인
18047 36X0.25 11,3 86 182 24 로그인 100 1 로그인
18048 40X0,25 12,1 96 200 24 로그인 100 1 로그인
18049 42X0.25 12,2 101 211 24 로그인 100 1 로그인
18050 44X0.25 12,8 106 225 24 로그인 100 1 로그인
18051 48X0.25 13,0 115 245 24 로그인 100 1 로그인
18052 52X0.25 13,3 125 263 24 로그인 100 1 로그인
18054 61X0.25 14,3 146 305 24 로그인 100 1 로그인
18057 2X0.34 4,2 6.5 22 22 로그인 100 1 로그인
18058 3X0.34 4,4 9.8 30 22 로그인 100 1 로그인
18059 4X0.34 4,8 13.1 43 22 로그인 100 1 로그인
18060 5X0.34 5,4 16.3 54 22 로그인 100 1 로그인
18061 6X0.34 5,9 19.6 58 22 로그인 100 1 로그인
18062 7X0.34 5,9 22.8 61 22 로그인 100 1 로그인
18063 8X0.34 7,1 26.1 73 22 로그인 100 1 로그인
18064 10X0.34 7,6 32.6 82 22 로그인 100 1 로그인
18065 12X0.34 7,8 39.2 102 22 로그인 100 1 로그인
18066 14X0.34 8,4 45.7 108 22 로그인 100 1 로그인
18067 16X0.34 8,8 52 126 22 로그인 100 1 로그인
18068 18X0.34 9,3 59 143 22 로그인 100 1 로그인
18069 20X0.34 10,0 65 160 22 로그인 100 1 로그인
18070 21X0.34 10,1 69 166 22 로그인 100 1 로그인
18071 24X0.34 11,2 78 186 22 로그인 100 1 로그인
18096 25X0,34 11,4 82 192 22 로그인 100 1 로그인
18072 27X0.34 11,5 88 206 22 로그인 100 1 로그인
18073 30X0.34 11,8 98 226 22 로그인 100 1 로그인
18074 32X0.34 12,3 104 245 22 로그인 100 1 로그인
18075 36X0.34 12,9 118 285 22 로그인 100 1 로그인
18116 37X0,34 12,9 121 292 22 로그인 100 1 로그인
18076 40X0.34 14,0 131 318 22 로그인 100 1 로그인
18078 44X0.34 14,6 144 370 22 로그인 100 1 로그인
18079 48X0.34 14,7 157 405 22 로그인 100 1 로그인
18080 52X0.34 15,4 170 430 22 로그인 100 1 로그인
18082 61X0.34 16,3 199 610 22 로그인 100 1 로그인
18085 2X0,5 4,6 9.6 40 20 로그인 100 1 로그인
18086 3X0,5 4,9 14.4 46 20 로그인 100 1 로그인
18087 4X0,5 5,5 19.2 55 20 로그인 100 1 로그인
18088 5X0,5 6,0 24 64 20 로그인 100 1 로그인
18089 6X0,5 6,7 28.8 73 20 로그인 100 1 로그인
18090 7X0.5 6,7 33.6 81 20 로그인 100 1 로그인
18091 8X0,5 7,8 38.4 97 20 로그인 100 1 로그인
18092 10X0.5 8,6 48 116 20 로그인 100 1 로그인
18093 12X0.5 8,7 58 135 20 로그인 100 1 로그인
18103 16X0,5 10,0 77 168 20 로그인 100 1 로그인
18101 20X0,5 11,3 96 213 20 로그인 100 1 로그인
18094 24X0.5 12,7 116 241 20 로그인 100 1 로그인
18102 30X0.5 13,4 144 303 20 로그인 100 1 로그인
18095 40X0.5 15,8 192 391 20 로그인 100 1 로그인
18104 2X0,75 5,3 14.4 47 19 로그인 100 1 로그인
18097 3X0.75 5,6 21.6 54 19 로그인 100 1 로그인
18098 4X0.75 6,1 29 66 19 로그인 100 1 로그인
18099 5X0.75 6,9 36 80 19 로그인 100 1 로그인
18100 7X0,75 7,5 50 110 19 로그인 100 1 로그인
18105 8X0,75 8,9 58 125 19 로그인 100 1 로그인
18107 12X0,75 9,8 86 176 19 로그인 100 1 로그인
18110 2X1,0 5,6 19.2 56 18 로그인 100 1 로그인
18111 3X1,0 5,9 29 71 18 로그인 100 1 로그인
18112 2X1,5 6,3 29 75 16 로그인 100 1 로그인
18113 3X1,5 6,8 43 90 16 로그인 100 1 로그인
