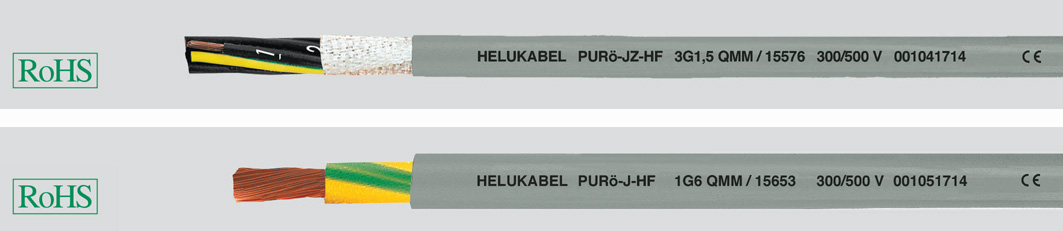

PURo-JZ-HF + PDF DOWN

기술사양
•컨트롤 케이블 특수 폴리우레탄
DIN VDE 0245, 0281, 0282규격
•온도범위
이송시 -5 ℃ ~ 80 ℃
고정 설치시 -40 ℃ ~ 80 ℃
•정격전압 Uo/U 300/500 V
•시험 전압 4000 V
•절연파괴전압 최소 8000 V
•절연저항 최소 20 MOhm x㎞
•최소 곡률 반경
이송시 7.5 x cable ø
고정설치시 4 x cable ø
•내 방사선 성능
up to 100 x 106 cJ/㎏ (up to 100 Mrad)



케이블 구조
•미세동선 DIN VDE 0295 cl.6, BS6360 cl.6과 IEC 60228 cl.6 규격 연선
•내유성 특수 PVC 코아 절연체 T12, DIN VDE 0281 part 1
•흑색 코아에 백색 연속 번호, DIN VDE 0293 규격
•황-녹색 접지선 외부층에 배치
•코아 최적 피치로 코아 적층 연선
•코아 직물 피복
• 특수 full-폴리우레탄외피, TMPU(DIN VDE 0282 part 10, APPendix A) 회색 (RAL7001)
•외피의 비광택 처리로 부착성 없음
•기타 외피 색상 선택 가능


특징
•난연성 DIN VDE 0482 part 2 6 5-2-1 / EN 50265-2-1 / IEC 60332-1 (DIN VDE 0472 part 804 검사법 B적용)
•사용 재질은 카드뮴, 실리콘등이 없는 무독성 소재로 락커의 습윤(濕潤)특성을 저해하는 물질 없음


용도
•폴리우레탄 PUR JZ-HF는 내마모성이 우수하며 쉽게 찢어지지 않음.
•광물성 오일과 냉각수 등에 대한 내성이 우수하여 기계류, 공작기계 및 제강업계의 주요부서에 적합함.
•내마모성이 탁월하고 후렉시블이 우수하여 설치작업이 쉽고 빠르며, 곡률반경이 작기 때문에 케이블 트레이용으로도 이상적임.
•야외설치용으로도 적절하며, 자외선, 산소, 오존 및 가수분해반응 등에 저항력이 있음. 미생물에게는 조건부 내성 있음.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG





케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
15520 2x0,5 5,5 9.6 45 20 로그인 30 1 로그인
15521 3G0,5 6,0 14.4 56 20 로그인 30 1 로그인
15522 4G0,5 6,4 19.1 69 20 로그인 30 1 로그인
15523 5G0,5 6,9 24 92 20 로그인 30 1 로그인
15524 7G0,5 7,9 33.6 126 20 로그인 30 1 로그인
15526 10G0,5 9,7 48 158 20 로그인 30 1 로그인
15527 12G0,5 9,9 58 176 20 로그인 30 1 로그인
15529 18G0,5 11,4 86.4 283 20 로그인 30 1 로그인
15530 21G0,5 12,1 96 310 20 로그인 30 1 로그인
15531 25G0,5 13,5 120 330 20 로그인 30 1 로그인
15532 30G0,5 14,2 144 390 20 로그인 30 1 로그인
15538 2x0,75 6,0 14.4 57 19 로그인 30 1 로그인
15539 3G0,75 6,3 21.6 72 19 로그인 30 1 로그인
15540 4G0,75 6,8 29 97 19 로그인 30 1 로그인
15541 5G0,75 7,4 36 119 19 로그인 30 1 로그인
15542 7G0,75 8,7 50 165 19 로그인 30 1 로그인
15543 8G0,75 9,5 58 189 19 로그인 30 1 로그인
15544 10G0,75 10,7 72 214 19 로그인 30 1 로그인
15545 12G0,75 10,9 86 247 19 로그인 30 1 로그인
15547 18G0,75 12,7 130 356 19 로그인 30 1 로그인
15549 25G0,75 15,0 180 698 19 로그인 30 1 로그인
15556 2x1 6,3 19.2 64 18 로그인 30 1 로그인
15557 3G1 6,6 29 83 18 로그인 30 1 로그인
15558 4G1 7,1 38.5 113 18 로그인 30 1 로그인
15559 5G1 7,8 48 137 18 로그인 30 1 로그인
15560 7G1 9,0 67 191 18 로그인 30 1 로그인
15561 8G1 9,9 77 218 18 로그인 30 1 로그인
15563 12G1 11,1 115 294 18 로그인 30 1 로그인
15565 18G1 13,6 173 420 18 로그인 30 1 로그인
15567 25G1 16,1 240 600 18 로그인 30 1 로그인
15569 34G1 18,4 326 776 18 로그인 30 1 로그인
15572 50G1 21,7 480 1092 18 로그인 30 1 로그인
15575 2x1,5 6,8 29 90 16 로그인 30 1 로그인
15576 3G1,5 7,2 43 117 16 로그인 30 1 로그인
15577 4G1,5 7,7 58 147 16 로그인 30 1 로그인
15578 5G1,5 8,6 72 181 16 로그인 30 1 로그인
15579 7G1,5 10,3 101 274 16 로그인 30 1 로그인
15582 12G1,5 12,7 173 391 16 로그인 30 1 로그인
15584 18G1,5 15,1 259 589 16 로그인 30 1 로그인
15586 25G1,5 18,0 360 801 16 로그인 30 1 로그인
15587 30G1,5 18,7 410 938 16 로그인 30 1 로그인
15588 34G1,5 20,6 490 1048 16 로그인 30 1 로그인
15589 42G1,5 22,4 605 1290 16 로그인 30 1 로그인
15590 50G1,5 24,2 720 1520 16 로그인 30 1 로그인
15621 3G2,5 9,0 72 160 14 로그인 30 1 로그인
15622 4G2,5 9,9 96 200 14 로그인 30 1 로그인
15623 5G2,5 11,0 120 268 14 로그인 30 1 로그인
15624 7G2,5 12,8 168 357 14 로그인 30 1 로그인
15625 12G2,5 16,2 288 571 14 로그인 30 1 로그인
15632 4G4 12,0 154 320 12 로그인 30 1 로그인
15633 5G4 13,4 192 400 12 로그인 30 1 로그인
15634 7G4 16,0 269 550 12 로그인 30 1 로그인
15653 1G6 7,3 58 81 10 로그인 30 1 로그인
15636 3G6 12,8 173 350 10 로그인 30 1 로그인
15637 4G6 13,9 230 500 10 로그인 30 1 로그인
15638 5G6 15,4 288 580 10 로그인 30 1 로그인
15639 7G6 18,0 403 800 10 로그인 30 1 로그인
15654 1G10 8,9 96 152 8 로그인 30 1 로그인
15642 4G10 18,1 384 750 8 로그인 30 1 로그인
15644 7G10 24,3 672 1300 8 로그인 30 1 로그인
15655 1G16 10,0 154 215 6 로그인 30 1 로그인
15645 4G16 21,1 614 1200 6 로그인 30 1 로그인
15656 1G25 11,1 240 320 4 로그인 30 1 로그인
15648 4G25 34,0 960 1700 4 로그인 30 1 로그인
15649 4G35 37,0 1344 2300 2 로그인 30 1 로그인
