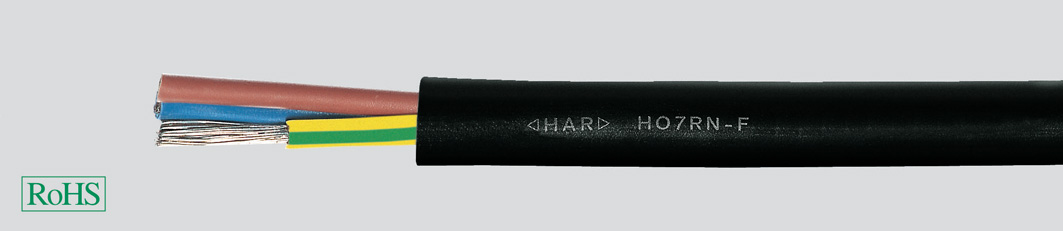

H07RN-F HOT + PDF DOWN

기술사양
•고무-쉬스형 케이블 H07 RN-F, DIN VDE 0282 part 4, HD 22.4
S 3 및 IEC 60245-4 규격
•온도범위 -30 ℃ ~ +60 ℃
•도체 허용 가동온도+60 ℃
•정격전압 Uo/U 450/750 V
•최대 허용 가동전압
삼상 및 단상 교류 Uo/U 476/825 V
직류 전류 시 Uo/U 619/1238 V
•시험 전압 2500 V
•최대 인장력 최대 15N/㎟
•최소 곡률 반경
고정 설치시 4 × cable ø
유도 롤러 사용시 7.5 × cable ø
드럼에 감겨져 있는 경우 5-7 × cable ø
•환경 영향 비교 특성 시험


케이블 구조
•나동 또는 주석도금 구리 도체, 세선 연선, DIN VDE 0295 c1.5, BS 6360 c1.5 IEC 60228 c1.5 및 HD 383 규격
•고무 코아 절연체, DIN VDE 0282 part 1 규격의 EI4
•절연체 두께, DIN VDE 0282 part 4 규격
•DIN VDE 0293-308 및 HD 186 규격의 선심
색별표시
•선심 색
- 5 코아 이하 : 단색
- 6 코아 이상 : 흑색 코아에 흰색 연속번호
- 3 코아 이상 : g/y 접지선 포함
- 2 코아 이하 : g/y 접지선 없음.
•최대 피치의 적층 코아 연선
•흑색 고무 외피, DIN VDE 0282 part 1 규격의 합성 고무
•쉬스 두께, DIN VDE 0282 part 4 규격


특징
•저항성
-오존
-기후
•내유성
according to EN 60811-2-1
•화재시 특성
DIN VDE 0482 part 265-2-1/ EN 50265-2-1/ IEC 60332-1
•내오존성 절연체, VDE 0472 part 805, 검사방법 A 또는 part 805 A1, 검사방법



용도
•중량 작업용 고무-쉬스형 후렉시블 케이블은 중간정도의 기계적 인장력이 있는 건습한 환경뿐만 아니라 옥외 및 농업용 기계에 적합함.
•보일러, 열기구, 손전등 같은 산업용 장비, 드릴, 둥근 띠톱과 같은 전기 기구 및 가정용 기구뿐만 아니라 이동용 모터 및 기계류에 사용할 수 있음. 석고, 가건물 및 거주용 막사의 고정 설치에 적합함.
•리프트와 크레인과 같은 기계의 부품 및 구성 요소에 직접 구성할 수 있음.
•튜브 또는 장비 속의 보호 및 고정 설치에 적합할 뿐만 아니라 가동전압이 교류 1000 V 이하, 접지 대비 직류 750 V 이하인 경우에 모터의 회전자 연결용 케이블로 사용할 수 있음.
•가동 직류 전압은 객차에 사용할 경우 접지 대비 900 V 까지 허용됨.
•DIN VDE 0165 규격의 위험 지역에 설치 가능함.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG





케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
37019 2x1 7,7-10,0 19 98 18 로그인 30 1 로그인
37027 3G1 8,3-10,7 29 130 18 로그인 30 1 로그인
37044 4G1 9,2-11,9 38 150 18 로그인 30 1 로그인
37001 1x1,5 5,7-7,1 14.4 58 16 로그인 30 1 로그인
37020 2x1,5 8,5-11,0 29 135 16 로그인 30 1 로그인
37028 3G1,5 9,2-11,9 43 165 16 로그인 30 1 로그인
37045 4G1,5 10,2-13,1 58 200 16 로그인 30 1 로그인
37061 5G1,5 11,2-14,4 72 240 16 로그인 30 1 로그인
37092 7G1,5 14,7-18,7 101 375 16 로그인 30 1 로그인
37093 12G1,5 17,6-22,4 175 460 16 로그인 30 1 로그인
37094 19G1,5 20,7-26,3 274 810 16 로그인 30 1 로그인
37095 24G1,5 24,3-30,7 346 1015 16 로그인 30 1 로그인
37002 1x2,5 6,3-7,9 24 71 14 로그인 30 1 로그인
37021 2x2,5 10,2-13,1 48 193 14 로그인 30 1 로그인
37029 3G2,5 10,9-14,0 72 235 14 로그인 30 1 로그인
37046 4G2,5 12,1-15,5 96 290 14 로그인 30 1 로그인
37062 5G2,5 13,3-17,0 120 345 14 로그인 30 1 로그인
37079 7G2,5 17,1-21,8 168 520 14 로그인 30 1 로그인
37096 12G2,5 20,6-26,2 288 760 14 로그인 30 1 로그인
37098 19G2,5 25,5-31,0 456 1075 14 로그인 30 1 로그인
37099 24G2,5 28,8-36,4 576 1390 14 로그인 30 1 로그인
37003 1x4 7,2-9,0 38 100 12 로그인 30 1 로그인
37022 2x4 11,8-15,1 77 280 12 로그인 30 1 로그인
37030 3G4 12,7-16,2 115 320 12 로그인 30 1 로그인
37047 4G4 14,0-17,9 154 395 12 로그인 30 1 로그인
37063 5G4 15,6-19,9 192 485 12 로그인 30 1 로그인
37004 1x6 7,9-9,8 58 130 10 로그인 30 1 로그인
37023 2x6 13,1-16,8 115 330 10 로그인 30 1 로그인
37031 3G6 14,1-18,0 173 420 10 로그인 30 1 로그인
37048 4G6 15,7-20,0 230 540 10 로그인 30 1 로그인
37064 5G6 17,5-22,2 288 650 10 로그인 30 1 로그인
37005 1x10 9,5-11,9 96 230 8 로그인 30 1 로그인
37032 3G10 19,1-24,2 288 810 8 로그인 30 1 로그인
37049 4G10 20,9-26,5 384 950 8 로그인 30 1 로그인
37065 5G10 22,9-29,1 480 1200 8 로그인 30 1 로그인
37006 1x16 10,8-13,4 154 290 6 로그인 30 1 로그인
37025 2x16 20,2-25,7 307 810 6 로그인 30 1 로그인
37033 3G16 21,8-27,6 461 1050 6 로그인 30 1 로그인
37050 4G16 23,8-30,1 614 1260 6 로그인 30 1 로그인
37066 5G16 26,4-33,3 768 1550 6 로그인 30 1 로그인
37007 1x25 12,7-15,8 240 420 4 로그인 30 1 로그인
37034 3G25 26,1-33,0 720 1250 4 로그인 30 1 로그인
37051 4G25 28,9-36,6 960 1860 4 로그인 30 1 로그인
37067 5G25 32,0-40,4 1200 2250 4 로그인 30 1 로그인
37008 1x35 14,3-17,9 336 530 2 로그인 30 1 로그인
37035 3G35 29,3-37,1 1008 1900 2 로그인 30 1 로그인
37052 4G35 32,5-41,1 1344 2380 2 로그인 30 1 로그인
37068 5G35 35,745,1 1680 2750 2 로그인 30 1 로그인
37009 1x50 16,5-20,6 480 750 1 로그인 30 1 로그인
37036 3G50 34,1-42,9 1440 2600 1 로그인 30 1 로그인
37053 4G50 37,7-47,5 1920 3190 1 로그인 30 1 로그인
37091 5G50 41,8-53,0 2400 3950 1 로그인 30 1 로그인
37010 1x70 18,6-23,3 672 960 2/0 로그인 30 1 로그인
37037 3G70 38,4-48,3 2016 3400 2/0 로그인 30 1 로그인
37054 4G70 42,7-54,0 2688 4260 2/0 로그인 30 1 로그인
37154 5G70 47,5-60,0 3360 4740 2/0 로그인 30 1 로그인
37011 1x95 20,8-26,0 912 1250 3/0 로그인 30 1 로그인
37055 4G95 48,4-61,0 3648 5600 3/0 로그인 30 1 로그인
37012 1x120 22,8-28,6 1152 1560 4/0 로그인 30 1 로그인
37056 4G120 53,0-66,0 4608 6830 4/0 로그인 30 1 로그인
37013 1x150 25,2-31,4 1440 1900 300kcmil 로그인 30 1 로그인
37057 4G150 58,0-73,0 5760 8320 300kcmil 로그인 30 1 로그인
37014 1x185 27,6-34,4 1776 2300 350kcmil 로그인 30 1 로그인
37058 4G185 64,0-80,0 7104 9800 350kcmil 로그인 30 1 로그인
37015 1x240 30,6-38,3 2304 2950 500kcmil 로그인 30 1 로그인
37059 4G240 72,0-91,0 9216 12100 500kcmil 로그인 30 1 로그인
37016 1x300 33,5-41,9 2880 3600 600kcmil 로그인 30 1 로그인
37017 1x400 37,4-46,8 3840 4600 750kcmil 로그인 30 1 로그인
