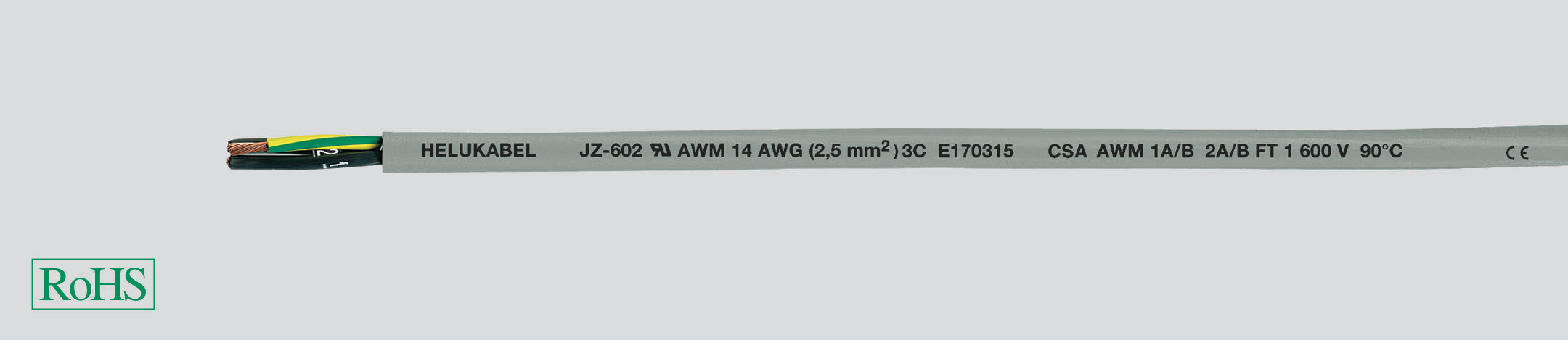

JZ-602 HOT + PDF DOWN

기술사양
•제어용 케이블, 특수 PVC UL AWM Style 10012 (코아 절연)
Style 2587 (외피절연) 및 CSA
•온도범위
이송시 -5 ℃ ~ 90 ℃
고정 설치시 -40 ℃ ~ 90 ℃
•정격전압 UL +CSA 기준 600 V
•절연파괴전압 최소 6000 V
•시험전압 3000 V
•절연저항 최소 20 MOhm / ㎞이상
•최소 곡률 반경
이송시 7.5 x cable ø
고정설치시 4 x cable ø
•내 방사선 성능
up to 80 x 106 cj/㎏ (up to 80 Mrad)


케이블 구조
•미세동선 연선 DINVDE 0295 cl.5, BS 6360 cl.5, HD 383 and IEC 60228 cl.5
•특수 PVC 심선 절연체Yl8, DIN VDE 0207 part 4 및 class 43, UL 표준 1581
•흑색 피복선에 백색 연속 번호
•황-녹색 접지선
•코아 최적 피치로 적층 연선
•DIN VDE 0207 part 5 및 UL 표준 1581 규격 의 특수 PVC 쉬스
YM5, 색깔 회색 (RAL7001)


특징
•자체 소화성 및 난연성 PVC, DIN VDE 0482 Part 265-2-1/EN 50265-2-1/IEC 60332-1(equiralent DINVDE 0472 Part 804 시험방법 B)


용도
•UL 등록 및 CSA 승인의 600 V 급 후렉시블 제어 케이블로서 미국, 캐나다 용으로 설계됨.

 공작기계, 제어시스템, 콘트롤 패널과 기계간의 연결, 조립라인 및 기타 현장용 장비등에 사용됨.

 건습한 환경하에서 적당한 후렉시블이 요구되는 곳에 적합함. 광유류, 합성오일류 및 수성 냉각액에 내성있음.
•VDE 0472 part 803의 엄격한 오일 검사 규격을 만족함.
•도체와 압축 몰딩한 외피 사이에 탈크 파우더를 충진하여 후렉시블이 좋으며 외피를 쉽게 제거할 수 있음.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG





케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
83090 2x0,5 5,6 9,6 49,0 20 로그인 30 1 로그인
83091 3G0,5 5,9 14,0 58,0 20 로그인 30 1 로그인
83092 4G0,5 6,4 19,0 69,0 20 로그인 30 1 로그인
83093 5G0,5 6,9 24,0 84,0 20 로그인 30 1 로그인
83094 7G0,5 7,5 34,0 123,0 20 로그인 30 1 로그인
83095 12G0,5 9,8 58,0 192,0 20 로그인 30 1 로그인
83096 18G0,5 12,0 86,0 256,0 20 로그인 30 1 로그인
83097 25G0,5 14,3 120,0 358,0 20 로그인 30 1 로그인
83080 2x1 6,3 19,2 53,0 18 로그인 30 1 로그인
83081 3G1 6,6 27,0 61,0 18 로그인 30 1 로그인
83565 3x1 6,6 27,0 61,0 18 로그인 30 1 로그인
83082 4G1 7,2 38,4 74,0 18 로그인 30 1 로그인
83083 5G1 7,9 48,0 90,0 18 로그인 30 1 로그인
83084 7G1 8,7 67,0 130,0 18 로그인 30 1 로그인
83103 9G1 10,4 86,4 180,0 18 로그인 30 1 로그인
83085 12G1 11,2 115,2 198,0 18 로그인 30 1 로그인
83086 18G1 14,1 173,0 274,0 18 로그인 30 1 로그인
83087 25G1 16,8 240,0 384,0 18 로그인 30 1 로그인
83088 34G1 19,5 326,0 494,0 18 로그인 30 1 로그인
83070 2x1,5 6,8 28,8 73,0 16 로그인 30 1 로그인
83071 3G1,5 7,2 44,0 94,0 16 로그인 30 1 로그인
83072 4G1,5 7,9 58,0 117,0 16 로그인 30 1 로그인
83074 7G1,5 9,7 101,0 186,0 16 로그인 30 1 로그인
83104 9G1,5 11,5 129,7 244,0 16 로그인 30 1 로그인
83075 12G1,5 12,6 173,0 319,0 16 로그인 30 1 로그인
83076 18G1,5 15,8 260,0 451,0 16 로그인 30 1 로그인
83077 25G1,5 18,3 360,0 625,0 16 로그인 30 1 로그인
83078 34G1,5 21,4 490,0 840,0 16 로그인 30 1 로그인
83079 41G1,5 23,3 590,0 1032,0 16 로그인 30 1 로그인
83060 2x2,5 7,8 48,0 115,0 14 로그인 30 1 로그인
83061 3G2,5 8,5 72,0 143,0 14 로그인 30 1 로그인
83062 4G2,5 9,3 96,0 185,0 14 로그인 30 1 로그인
83063 5G2,5 10,4 120,0 221,0 14 로그인 30 1 로그인
83064 7G2,5 11,5 168,0 293,0 14 로그인 30 1 로그인
83065 9G2,5 13,9 216,0 429,0 14 로그인 30 1 로그인
83066 12G2,5 15,2 288,0 563,0 14 로그인 30 1 로그인
83067 18G2,5 18,7 432,0 854,0 14 로그인 30 1 로그인
83069 25G2,5 22,2 600,0 1188,0 14 로그인 30 1 로그인
83051 3G4 9,7 115,0 232,0 12 로그인 30 1 로그인
83052 4G4 10,6 154,0 298,0 12 로그인 30 1 로그인
83053 5G4 11,8 192,0 358,0 12 로그인 30 1 로그인
83054 7G4 13,1 269,0 460,0 12 로그인 30 1 로그인
83041 3G6 11,3 173,0 360,0 10 로그인 30 1 로그인
83042 4G6 12,5 231,0 402,0 10 로그인 30 1 로그인
83043 5G6 13,9 288,0 484,0 10 로그인 30 1 로그인
83044 7G6 15,4 403,0 630,0 10 로그인 30 1 로그인
83032 4G10 16,3 384,0 653,0 8 로그인 30 1 로그인
83033 5G10 18,3 480,0 786,0 8 로그인 30 1 로그인
83034 7G10 20,2 672,0 1100,0 8 로그인 30 1 로그인
83022 4G16 22,3 615,0 1045,0 6 로그인 30 1 로그인
83023 5G16 24,9 768,0 1260,0 6 로그인 30 1 로그인
83012 4G25 26,9 960,0 1507,0 4 로그인 30 1 로그인
83002 4G35 29,7 1344,0 2123,0 2 로그인 30 1 로그인
83003 5G35 33,0 1680,0 2612,0 2 로그인 30 1 로그인
83005 4G50 35,6 1920,0 3058,0 1 로그인 30 1 로그인
83008 4G70 40,9 2688,0 4254,0 2/0 로그인 30 1 로그인
