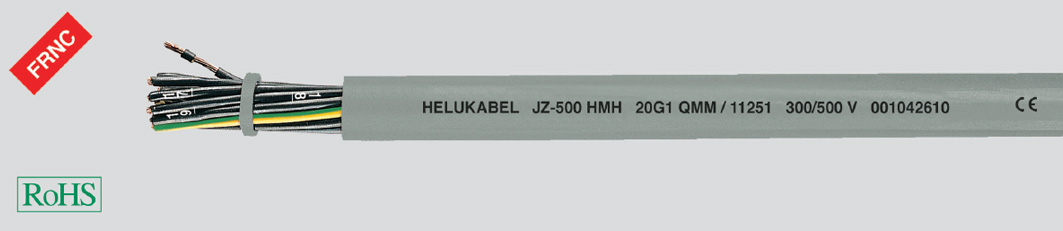

JZ-500 HMH + PDF DOWN

기술사양

•DIN VDE 0281 part 14 및 DIN VDE 0281 part 13 규격의 할로겐 불포함 제어 케이블

•온도범위

    이송시 -15 ℃ ~ +70 ℃

    고정 설치시 -40 ℃ ~ +70 ℃

•정격전압 Uo/U 300/500 V

•시험전압 2000 V

•최소 곡률 반경

    이송시 12.5 x cable ø

    고정설치시 4 x cable ø

•내 방사선 성능

    up to 100 x 106 cJ/㎏ (up to 100 Mrad) 시험



케이블 구조

•미세동선, DIN VDE 0295 cl.5 및 IEC 60228. cl.5

•할로겐 불포함 화합물 HI2의 코아절연, DIN VDE 0281 part 14

•흑색 코아외피에 흰색 연속 번호 DIN VDE 0293

•황-녹색 접지선

•코아 최적 피치로 적충 연선

•할로겐 불포함 쉬스 화합물 TM7, DIN VDE 0281 part 14,

•외피 색상 회색

•LSOH = Low Smoke Zero Halogen- free



특징

•화염검사 DIN VDE 0482 part 266-2-4/BS 4066 part 3/ EN 50266-2/ IEC 60332-3- 24 및 DIN VDE 0472part 804 시험방법 C

•자체소화성및 난연성 DIV VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1(Conforms to DIN VDE 0472 Part 804 Test method B)

•연소가스 부식성검사, DIN VDE 0482 part 237/DIN EN 50267-2-2/IEC 60754-2,(DIN VDE 0472 part 813)

•할로겐 불포함 검사, DIN VDE 0482 part 267/ EN 50267-2-1/ IEC 60754-1 및 DIN VDE 0472 part 815

•연기농도시험, DIN VDE 0482 part 1034- 1+2/IEC 61034-1+2/DIN EN 61034-1+2/BS 7622 part 1+2(VDE 0472 part 816)





케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
11201 2x0,5 4,8 9,6 43,0 20 로그인 30 1 로그인
11202 3G0,5 5,1 14,4 50,0 20 로그인 30 1 로그인
11332 3x0,5 5,1 14,4 50,0 20 로그인 30 1 로그인
11203 4G0,5 5,6 19,0 60,0 20 로그인 30 1 로그인
11333 4x0,5 5,5 19,0 60,0 20 로그인 30 1 로그인
11204 5G0,5 6,2 24,0 71,0 20 로그인 30 1 로그인
11205 7G0,5 6,7 33,6 84,0 20 로그인 30 1 로그인
11207 10G0,5 8,3 48,0 121,0 20 로그인 30 1 로그인
11208 12G0,5 8,7 58,0 142,0 20 로그인 30 1 로그인
11210 18G0,5 10,7 86,0 204,0 20 로그인 30 1 로그인
11211 20G0,5 11,3 96,0 227,0 20 로그인 30 1 로그인
11212 25G0,5 12,6 120,0 283,0 20 로그인 30 1 로그인
11213 30G0,5 13,5 144,0 324,0 20 로그인 30 1 로그인
11221 2x0,75 5,3 14,4 47,0 19 로그인 30 1 로그인
11222 3G0,75 5,6 21,6 56,0 19 로그인 30 1 로그인
11335 3x0,75 5,6 21,6 56,0 19 로그인 30 1 로그인
11223 4G0,75 6,3 29,0 69,0 19 로그인 30 1 로그인
11336 4x0,75 6,3 29,0 69,0 19 로그인 30 1 로그인
11224 5G0,75 6,9 36,0 83,0 19 로그인 30 1 로그인
11225 7G0,75 7,5 50,0 114,0 19 로그인 30 1 로그인
11227 10G0,75 9,2 72,0 172,0 19 로그인 30 1 로그인
11228 12G0,75 9,8 86,0 183,0 19 로그인 30 1 로그인
11230 18G0,75 12,2 130,0 266,0 19 로그인 30 1 로그인
11232 25G0,75 14,3 180,0 374,0 19 로그인 30 1 로그인
11234 34G0,75 16,5 245,0 517,0 19 로그인 30 1 로그인
11237 42G0,75 18,1 302,0 621,0 19 로그인 30 1 로그인
11241 2x1 5,6 19,2 63,0 18 로그인 30 1 로그인
11242 3G1 5,9 29,0 74,0 18 로그인 30 1 로그인
11339 3x1 5,9 29,0 74,0 18 로그인 30 1 로그인
11243 4G1 6,6 38,4 90,0 18 로그인 30 1 로그인
11244 5G1 7,3 48,0 109,0 18 로그인 30 1 로그인
11245 7G1 8,1 67,0 151,0 18 로그인 30 1 로그인
11246 8G1 8,8 77,0 184,0 18 로그인 30 1 로그인
11248 12G1 10,4 115,0 243,0 18 로그인 30 1 로그인
11249 16G1 12,3 154,0 314,0 18 로그인 30 1 로그인
11250 18G1 12,9 173,0 361,0 18 로그인 30 1 로그인
11252 25G1 15,4 240,0 496,0 18 로그인 30 1 로그인
11253 34G1 17,7 326,0 670,0 18 로그인 30 1 로그인
11255 41G1 19,5 394,0 784,0 18 로그인 30 1 로그인
11257 50G1 21,3 480,0 952,0 18 로그인 30 1 로그인
11260 2x1,5 6,4 29,0 70,0 16 로그인 30 1 로그인
11261 3G1,5 6,8 43,0 94,0 16 로그인 30 1 로그인
11262 4G1,5 7,4 58,0 112,0 16 로그인 30 1 로그인
11263 5G1,5 8,3 72,0 141,0 16 로그인 30 1 로그인
11264 7G1,5 9,2 101,0 191,0 16 로그인 30 1 로그인
11265 8G1,5 10,0 115,0 224,0 16 로그인 30 1 로그인
11266 10G1,5 10,9 144,0 282,0 16 로그인 30 1 로그인
11267 12G1,5 11,8 173,0 311,0 16 로그인 30 1 로그인
11269 18G1,5 14,6 259,0 450,0 16 로그인 30 1 로그인
11271 25G1,5 17,4 360,0 630,0 16 로그인 30 1 로그인
11272 34G1,5 20,2 490,0 842,0 16 로그인 30 1 로그인
11277 2x2,5 7,8 48,0 118,0 14 로그인 30 1 로그인
11278 3G2,5 8,3 72,0 151,0 14 로그인 30 1 로그인
11279 4G2,5 9,2 96,0 181,0 14 로그인 30 1 로그인
11280 5G2,5 10,1 120,0 224,0 14 로그인 30 1 로그인
11281 7G2,5 11,2 168,0 316,0 14 로그인 30 1 로그인
11284 12G2,5 14,8 288,0 499,0 14 로그인 30 1 로그인
11286 18G2,5 18,2 432,0 769,0 14 로그인 30 1 로그인
11288 25G2,5 21,6 600,0 1047,0 14 로그인 30 1 로그인
11290 2x4 9,3 77,0 199,0 12 로그인 30 1 로그인
11291 3G4 9,8 115,0 247,0 12 로그인 30 1 로그인
11292 4G4 10,9 154,0 299,0 12 로그인 30 1 로그인
11293 5G4 12,1 192,0 369,0 12 로그인 30 1 로그인
11294 7G4 13,2 269,0 463,0 12 로그인 30 1 로그인
11300 2x6 11,0 115,0 266,0 10 로그인 30 1 로그인
11301 3G6 11,9 173,0 360,0 10 로그인 30 1 로그인
11302 4G6 13,0 230,0 429,0 10 로그인 30 1 로그인
11303 5G6 14,5 288,0 529,0 10 로그인 30 1 로그인
11304 7G6 16,2 403,0 631,0 10 로그인 30 1 로그인
11307 4G10 16,5 384,0 708,0 8 로그인 30 1 로그인
11308 5G10 18,3 480,0 862,0 8 로그인 30 1 로그인
11309 7G10 20,2 672,0 1124,0 8 로그인 30 1 로그인
11310 2x16 16,8 307,0 642,0 6 로그인 30 1 로그인
11311 3G16 18,3 461,0 830,0 6 로그인 30 1 로그인
11312 4G16 20,1 614,0 1060,0 6 로그인 30 1 로그인
11313 5G16 22,6 768,0 1270,0 6 로그인 30 1 로그인
11315 3G25 22,3 720,0 1190,0 4 로그인 30 1 로그인
11316 4G25 25,0 960,0 1594,0 4 로그인 30 1 로그인
11317 5G25 27,7 1200,0 2014,0 4 로그인 30 1 로그인
11318 3G35 25,9 1008,0 1590,0 2 로그인 30 1 로그인
11319 4G35 28,7 1344,0 2200,0 2 로그인 30 1 로그인
11320 5G35 31,9 1680,0 2693,0 2 로그인 30 1 로그인
11322 4G50 34,1 1920,0 3087,0 1 로그인 30 1 로그인
11323 5G50 38,1 2400,0 3980,0 1 로그인 30 1 로그인
11325 4G70 40,2 2688,0 4077,0 2/0 로그인 30 1 로그인
11331 4G120 51,0 4608,0 7100,0 4/0 로그인 30 1 로그인
