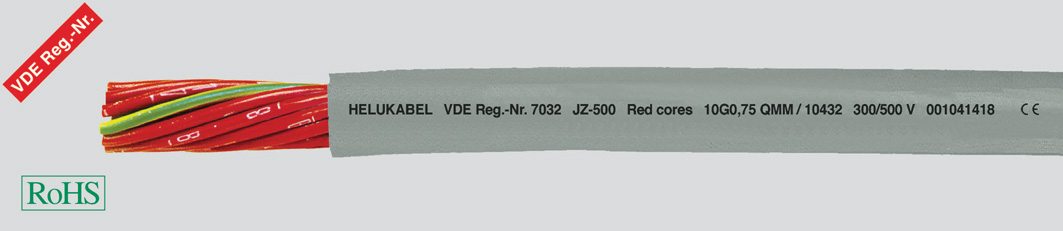

JZ-500 Red cores + PDF DOWN
기술사양
•제어용 케이블, 특수 PVC
DIN VDE 0245, 0281, 0293, 0295규격
•온도범위
이송시 -15 ℃1) ~ 80 ℃
고정 설치시 -40 ℃ ~ 80 ℃
•정격전압 Uo/U 300/500 V
•시험전압 4000 V
•절연파괴전압 최소 8000 V
•절연저항 최소 20 MOhm x ㎞
•최소 곡률 반경
이송시 7.5 x cable ø
고정설치시 4 x cable ø
•내 방사선 성능
up to 80 x 106 cJ/㎏ (up to 80 Mrad)
•1) cold bending test, impact resistance test
at low temperatures, elongation test at
low temperatures. Tested according VDE
0473 Teil 811-1-4, EN 60811-1-4
케이블 구조
•미세동선, DIN VDE 0295 cl.5, BS 6360 cl.5
와 IEC 60228 cl.5 규격
•특수 PVC Z 7225의 절연피복
•적색 절연체에 백색 연속 번호
DIN VDE 0293 규격(다른 색깔도 가능)
•황-녹색 접지선
•코아 최적 피치로 코아 적층 연선
DIN VDE 0281 part1 및 HD 21.1에 준한 회색
PVC,TM2를 이용한 외피(RAL 7001)
특징
•넓은 범위의 내유성, 내화학성
Technical Information table 참조
•자체 소화성 및 난연성 PVC, DIN VDE 0482
part 265-2-1 /EN 50265-2-1 / IEC 60332-
1 (DIN VDE 0472 part 804 검사법 B적용)
•사용 재질은 카드뮴, 실리콘등이 없는 무독성
소재로 락커의 습윤(濕潤)특성을 저해하는 물질
없음
A 11
용도
•공작기계, 컨베이어 벨트, 생산라인, 공장, 공조, 제강 및 압연 공정 등의 계측제어용 케이블.
•건습한 실내 및 옥외(고정 설치시)에서 외부의 힘을 받아 움직이는 경우가 아니고 중간급 정도의 변형
력이 있어도 인장력이 가해지지 않는 비 고정식 설치용으로 적합함. 각각의 코아는 피복을 일부만 제
거하여도 쉽게 알아볼 수 있도록 번호가 있음.
•각 번호에는 혼동을 피하기 위한 밑줄 있음. 접지선은 바깥쪽 층에 배치.
•특별히 선정된 PVC 화합물은 유연성이 탁월하여 설치 작업을 빠르게 하여 경제성을 높임.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG







케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
10400 2X0,5 4,8 9,6 40,0 20 로그인 30 1 로그인
10401 3G0,5 5,1 14,4 46,0 20 로그인 30 1 로그인
10402 4G0,5 5,7 19,0 56,0 20 로그인 30 1 로그인
10403 5G0,5 6,2 24,0 65,0 20 로그인 30 1 로그인
10405 7G0,5 7,4 33,6 80,0 20 로그인 30 1 로그인
10408 12G0,5 9,1 58,0 135,0 20 로그인 30 1 로그인
10409 14G0,5 9,5 67,0 150,0 20 로그인 30 1 로그인
10410 18G0,5 10,7 86,0 196,0 20 로그인 30 1 로그인
10412 21G0,5 11,8 96,0 240,0 20 로그인 30 1 로그인
10413 25G0,5 13,0 120,0 270,0 20 로그인 30 1 로그인
10414 30G0,5 13,5 144,0 310,0 20 로그인 30 1 로그인
10416 34G0,5 14,5 163,0 362,0 20 로그인 30 1 로그인
10424 2X0,75 5,2 14,4 46,0 18 로그인 30 1 로그인
10425 3G0,75 5,5 21,6 54,0 18 로그인 30 1 로그인
10426 4G0,75 6,2 29,0 66,0 18 로그인 30 1 로그인
10427 5G0,75 6,8 36,0 80,0 18 로그인 30 1 로그인
10429 7G0,75 8,1 50,0 110,0 18 로그인 30 1 로그인
10432 10G0,75 9,6 72,0 162,0 18 로그인 30 1 로그인
10433 12G0,75 9,9 86,0 179,0 18 로그인 30 1 로그인
10434 14G0,75 10,6 101,0 214,0 18 로그인 30 1 로그인
10436 18G0,75 11,9 130,0 257,0 18 로그인 30 1 로그인
10438 21G0,75 13,3 151,0 320,0 18 로그인 30 1 로그인
10439 25G0,75 14,5 180,0 365,0 18 로그인 30 1 로그인
10440 32G0,75 15,6 230,0 455,0 18 로그인 30 1 로그인
10449 2X1 5,5 19,2 60,0 17 로그인 30 1 로그인
10450 3G1 6,0 29,0 72,0 17 로그인 30 1 로그인
10451 4G1 6,6 38,4 86,0 17 로그인 30 1 로그인
10452 5G1 7,2 48,0 104,0 17 로그인 30 1 로그인
10454 7G1 8,6 67,0 141,0 17 로그인 30 1 로그인
10457 12G1 10,7 115,0 230,0 17 로그인 30 1 로그인
10459 16G1 12,0 154,0 300,0 17 로그인 30 1 로그인
10460 18G1 12,7 173,0 343,0 17 로그인 30 1 로그인
10461 20G1 13,5 192,0 375,0 17 로그인 30 1 로그인
10462 25G1 15,6 240,0 485,0 17 로그인 30 1 로그인
10463 34G1 17,4 326,0 650,0 17 로그인 30 1 로그인
10466 41G1 18,9 394,0 770,0 17 로그인 30 1 로그인
10474 2X1,5 6,3 29,0 70,0 16 로그인 30 1 로그인
10475 3G1,5 6,7 43,0 90,0 16 로그인 30 1 로그인
10476 4G1,5 7,3 58,0 109,0 16 로그인 30 1 로그인
10477 5G1,5 8,2 72,0 131,0 16 로그인 30 1 로그인
10479 7G1,5 9,8 101,0 184,0 16 로그인 30 1 로그인
10480 8G1,5 10,6 115,0 216,0 16 로그인 30 1 로그인
10483 12G1,5 12,1 173,0 309,0 16 로그인 30 1 로그인
10484 14G1,5 12,9 202,0 345,0 16 로그인 30 1 로그인
10485 16G1,5 13,6 230,0 386,0 16 로그인 30 1 로그인
10486 18G1,5 14,5 259,0 440,0 16 로그인 30 1 로그인
10487 20G1,5 15,2 288,0 490,0 16 로그인 30 1 로그인
10489 25G1,5 17,8 360,0 620,0 16 로그인 30 1 로그인
10499 2X2,5 7,6 48,0 112,0 14 로그인 30 1 로그인
10500 3G2,5 8,3 72,0 148,0 14 로그인 30 1 로그인
10501 4G2,5 9,1 96,0 178,0 14 로그인 30 1 로그인
10502 5G2,5 10,2 120,0 221,0 14 로그인 30 1 로그인
10503 7G2,5 12,1 168,0 306,0 14 로그인 30 1 로그인
10505 12G2,5 15,2 288,0 498,0 14 로그인 30 1 로그인
10515 2X4 9,2 77,0 195,0 12 로그인 30 1 로그인
10516 3G4 9,9 115,0 230,0 12 로그인 30 1 로그인
10517 4G4 11,0 154,0 295,0 12 로그인 30 1 로그인
10518 5G4 12,1 192,0 361,0 12 로그인 30 1 로그인
