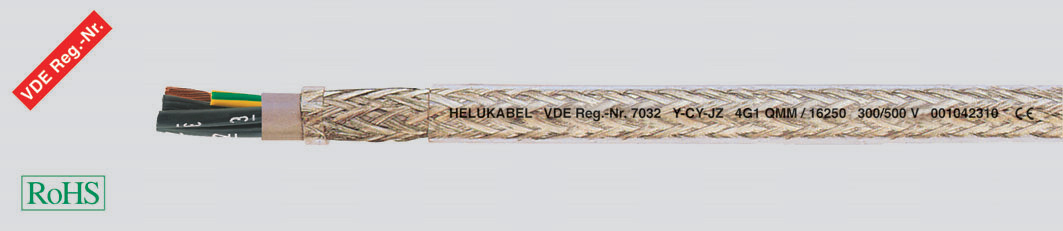

Y-CY-JZ HOT + PDF DOWN

기술사양
•제어용 케이블, 특수 PVC
DIN VDE 0245, 0281, part13 규격
•도체저항 DIN VDE 0295 규격
•온도범위
이송시 -15 ℃1) ~ +80 ℃
고정 설치시 -40 ℃ ~ +80 ℃
•정격전압 Uo/U 300/500 V
•시험전압 4000 V
•절연파괴전압 최소 8000 V
•절연저항 최소 20 MOhm x ㎞
•상호 정전용량
0.5 ㎟ ~2.5 ㎟ 의 단면적에 준하여
core/core 150 ㎋/㎏
core/screen 270 ㎋/㎏
•결합저항 최대 250 Ohm/㎞
•최소 곡률 반경
이송시 10 x cable ø
고정 설치시 5 x cable ø
•내 방사선 성능
up to 80 x 106 cJ/㎏ (up to 80 Mrad)
•1) cold bending test, impact resistance test at low temperatures, elongation test at low temperatures. Tested according VDE 0473 Teil 811-1-4, EN 60811-1-4


케이블 구조
•미세나동 집합 연선도체, DIN VDE 0295 cl.5,
BS 6360 cl.5 와 IEC 60228 cl.5 규격
•특수 PVC Z 7225 코아 절연체
•흑색 코아 피복에 백색 연속번호
DIN VDE 0293 규격
•황-녹색 접지선
•코아 최적 피치로 코아 적층 연선
•특수 PVC의 내부 쉬스
•주석도금 구리 편조 쉴드. 쉴드율 약 85%
•투명 특수 PVC 외부 쉬스


특징
•내유성, 내화학성 탁월
Technical Information table 참조
•자체 소화성 및 난연성 PVC, DIN VDE 0482
part 265-2-1 /EN 50265-2-1 / IEC 60332-
1 (DIN VDE 0472 part 804 검사법 B적용)
•사용 재질은 카드뮴, 실리콘등이 없는 무독성 소재로 락커의 습윤(濕潤)특성을 저해하는 물질없음.


용도
•기계기기류, 컴퓨터 시스템 등의 분야에서 데이터 및 제어용 케이블로, 전자분야에는 신호용 케이블로 적합함. 고도의 쉴드율은 무잡음 신호전송 등을 보장함.
•고밀도 쉴드로 신호를 잡음 없이 전송가능. PVC 내부 쉬스를 사용 기계적 장력을 높임. 투명 PVC 외부 쉬스를 사용하여 주석도금 구리 쉴드망선을 볼 수 있음.
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.







케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
16200 2x0,5 7,0 41 67 20 로그인 30 1 로그인
16201 3G0,5 7,3 45 83 20 로그인 30 1 로그인
16202 4G0,5 7,9 54 94 20 로그인 30 1 로그인
16203 5G0,5 8,4 66 108 20 로그인 30 1 로그인
16205 7G0,5 9,1 79 136 20 로그인 30 1 로그인
16207 10G0,5 10,7 107 170 20 로그인 30 1 로그인
16208 12G0,5 11,5 137 195 20 로그인 30 1 로그인
16209 14G0,5 12,2 142 223 20 로그인 30 1 로그인
16211 18G0,5 13,5 156 277 20 로그인 30 1 로그인
16214 25G0,5 15,7 250 407 20 로그인 30 1 로그인
16215 30G0,5 16,2 297 520 20 로그인 30 1 로그인
16223 2x0,75 7,7 46 87 19 로그인 30 1 로그인
16224 3G0,75 8,0 57 98 19 로그인 30 1 로그인
16225 4G0,75 8,5 63 113 19 로그인 30 1 로그인
16226 5G0,75 9,3 76 130 19 로그인 30 1 로그인
16227 6G0,75 9,9 82 156 19 로그인 30 1 로그인
16228 7G0,75 9,9 100 184 19 로그인 30 1 로그인
16231 12G0,75 12,7 175 292 19 로그인 30 1 로그인
16234 18G0,75 14,9 240 358 19 로그인 30 1 로그인
16237 25G0,75 17,5 306 508 19 로그인 30 1 로그인
16454 41G0,75 21,0 403 971 19 로그인 30 1 로그인
16248 2x1 8,0 54 97 18 로그인 30 1 로그인
16249 3G1 8,3 64 103 18 로그인 30 1 로그인
16177 4x1 9,0 76 146 18 로그인 30 1 로그인
16250 4G1 9,0 76 146 18 로그인 30 1 로그인
16251 5G1 9,7 89 169 18 로그인 30 1 로그인
16252 6G1 10,3 101 199 18 로그인 30 1 로그인
16253 7G1 10,3 114 219 18 로그인 30 1 로그인
16255 10G1 12,6 156 330 18 로그인 30 1 로그인
16256 12G1 13,3 186 350 18 로그인 30 1 로그인
16259 18G1 15,6 284 514 18 로그인 30 1 로그인
16262 25G1 18,5 387 689 18 로그인 30 1 로그인
16268 61G1 26,0 710 1370 18 로그인 30 1 로그인
16271 2x1,5 8,6 64 130 16 로그인 30 1 로그인
16272 3G1,5 9,2 82 152 16 로그인 30 1 로그인
16273 4G1,5 9,8 99 168 16 로그인 30 1 로그인
16274 5G1,5 10,8 123 202 16 로그인 30 1 로그인
16275 7G1,5 11,7 148 304 16 로그인 30 1 로그인
16276 8G1,5 12,6 172 336 16 로그인 30 1 로그인
16278 12G1,5 14,9 274 434 16 로그인 30 1 로그인
16281 18G1,5 17,4 386 640 16 로그인 30 1 로그인
16284 25G1,5 20,8 531 805 16 로그인 30 1 로그인
16293 2x2,5 10,1 110 180 14 로그인 30 1 로그인
16294 3G2,5 10,8 148 216 14 로그인 30 1 로그인
16295 4G2,5 11,5 169 267 14 로그인 30 1 로그인
16296 5G2,5 12,8 220 347 14 로그인 30 1 로그인
16297 7G2,5 14,0 284 407 14 로그인 30 1 로그인
16318 12G2,5 17,9 470 722 14 로그인 30 1 로그인
16300 3G4 12,5 178 340 12 로그인 30 1 로그인
16301 4G4 13,7 234 410 12 로그인 30 1 로그인
16302 5G4 14,9 284 502 12 로그인 30 1 로그인
16303 7G4 16,2 321 638 12 로그인 30 1 로그인
16305 3G6 14,4 245 450 10 로그인 30 1 로그인
16306 4G6 15,7 316 559 10 로그인 30 1 로그인
16307 5G6 17,3 442 702 10 로그인 30 1 로그인
16308 7G6 19,0 530 907 10 로그인 30 1 로그인
16311 4G10 19,4 549 1020 8 로그인 30 1 로그인
16312 5G10 21,3 604 1115 8 로그인 30 1 로그인
16460 4G16 23,4 807 1380 6 로그인 30 1 로그인
16461 4G25 28,3 1169 1890 4 로그인 30 1 로그인
16463 4G35 32,9 1680 2390 2 로그인 30 1 로그인
16465 4G50 38,6 2370 3315 1 로그인 30 1 로그인
