기술사양
•Temperature range
moving -20 ℃ to +60 ℃
not moving -50 ℃ to +80 ℃
•Bending radius
moving 10 x cables diameter ø
not moving 7 x cable diameter ø
•Max. acceleration 5 ㎨
•Bending cycles
10 million for 12 x cable diameter ø
•Operating voltage Uo/ U 600/ 1000 V
(VDE) 100 V (UL)
•Test voltage, power cores 4 ㎸
•Test voltage, control cores 2 ㎸
•Insulation resistance 500MOhm x ㎞
케이블 구조
power supply cores
•Bare copper, extra fine wire conductor
according to DIN VDE 0295 CL. 6
•high quality PP core insulation
•Core identification U/L1/C/L+
V/L2
W/L3/D/L-
•Green-yellow earth core
Signal cores
•Copper conductor, bare
•High quality PP core insulation
•Core identification black white
•Core twisted in pairs
•Shielding screened with tin-plated copper
wires
•Complete shield made of tin-plated
copper braiding
•Coverage appox. 80%
•PUR outer sheath
•Sheath colour, orange (RAL 2003)
용도

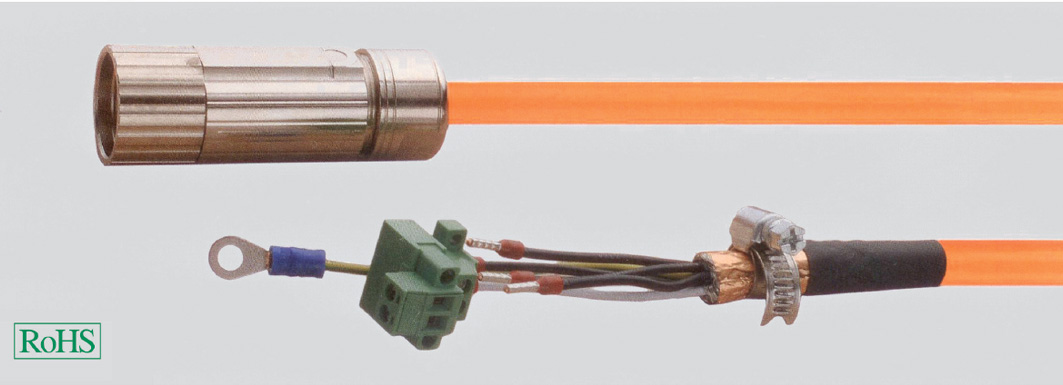

This high quality pre-assembled motor
connection cable is specially manufactured in
for application with mobile use. The special
PUR outer jacket allow use in many industrial
environments of general machine and plant
construction.
Characteristic
These pre-assembled cables can be
produced in many lengths and also with
customer-specific modification
Note
Please observe the installation instructions for
laying cables in cable carriers on Page 34
and the drive or controller
manufacturer's information about maximum
permitted cable length.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
