기술사양

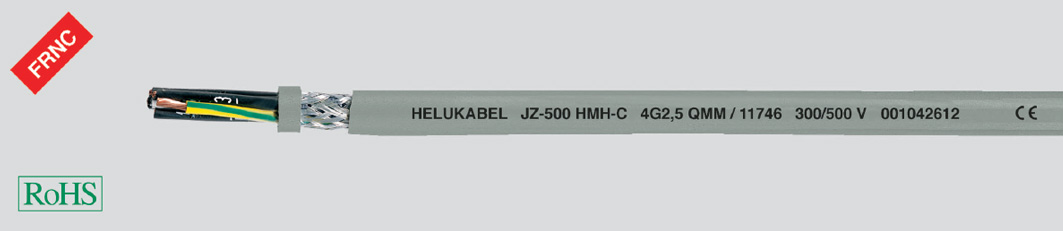

•DIN VDE 0281 part 14 및 DIN VDE 0281 part 13규격의 할로겐 불포함 제어 케이블
•온도범위
이송시 -15 ℃ ~ +70 ℃
고정 설치시 -40 ℃ ~ +70 ℃
•정격전압 Uo/U 300/500 V
•시험전압 2000 V
•최소 곡률 반경
이송시 12.5 x cable ø
고정설치시 4 x cable ø
•결합저항 max. 250 Ohm/㎞
•내 방사선 성능
up to 100 x 106 cJ/㎏ (up to 100 Mrad)시험
케이블 구조
•미세 나동 연선, DIN VDE 0295 cl.5 및 IEC 60228. cl.5
•할로겐 불포함 화합물 TI6의 코아절연, DIN VDE 0281 part 14
•흑색 코아 외피에 백색 연속 번호 DIN VDE 0293
•황-녹색 접지선
•코아 최적 피치로 적충 연선
•분리층
•주석도금 구리 편조쉴드, 쉴드율 85%
•할로겐 불포함 쉬스 화합물 TM7, DIN VDE 0281 part 14
•외피 색상 회색
특징
•화염검사 DIN VDE 0482 part 266-2-4/BS 4066 part 3/ EN 50266-2/ IEC 60332-3- 24 및 DIN VDE 0472part 804 시험방법 C
•자체소화성및 난연성
DIV VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1(Conforms to DIN VDE 0472 Part 804 Test method B)
•연소가스 부식성검사, DIN VDE 0482 part237/DIN EN 50267-2-2/IEC 60754-2, (DIN VDE 0472 part 813)
•할로겐 불포함 검사, DIN VDE 0482 part 267/ EN 50267-2-1/ IEC 60754-1 및 DIN VDE 0472 part 815
•연기농도시험, DIN VDE 0482 part 1034- 1+2/IEC 61034-1+2/DIN EN 61034-1+2/BS 7622 part 1+2(VDE 0472 part 816)
용도
•할로겐 불포함 난연 케이블은 기계가공, 컨베이어벨트, 생산라인 및 공장 설비, 공조 설비 및 제강공정에서 계측 및 제어용 케이블로 사용한다.
•비 고정 또는 고정설치용, 외부의 힘을 받아 움직이는 경우가 아니고 중간급 정도의 변형력이 있어도 인장력이 가해지지 않는 움직임이 있는 설치용으로 사용함.
•건습환경과 선회 상부, 내부, 하부 및 콘크리트 벽체, 벽돌에도 사용할 수 있으나 콘크리트 내부에 묻거나 압축콘크리트에는 적합하지 않음.
•쉴드율이 높아 외부 간섭 없이 신호와 펄스를 전송할 수 있음.
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
