기술사양
•특수 데이터 케이블
•온도범위
이송시 -5 ℃ ~ 70 ℃
고정 설치시 -40 ℃ ~ 70 ℃
•정격전압
0.14 ㎟ 350 V
≧0.14 ㎟ 500 V
•시험전압
0.14 ㎟ 800 V
≧0.14 ㎟ 1200 V
•정전용량 core/core < 70 ㎋/㎞
•절연저항 최소 2 GOhm x ㎞
•최소 곡률 반경 7.5 x cable ø
•결합저항 최대 250 Ohm/㎞
•내 방사선 성능
up to 100 × 106 cJ/㎏ (up to 100 Mrad)
케이블 구조
•미세 나동 도체, DIN VDE 0812 0.34 ㎟은 7 x 0.25 ㎜ 로 구성
•PE 절연재질, 화합물 2YJ1 타입, DIN VDE 0207 Part 2 규격
•코아 색표지는 DIN 47100 준용
•코아는 최적 피치로 적층식 연선
•폴리에스터(PETP)포일로 코아 래핑
•할로겐 불포함 외피, DIN VDE 0207 part 24, 화합물 타입 HM2
•색깔 회색 (RAL 7005)
•할로겐 불포함 자체 소화성의 쉬스 화합물, DIN VDE 0472 part 804, 시험방법 B 및 IEC 60332-1
특징
•할로겐 불포함
VDE 0472 part 815 및 IEC 60754 -1
•연소가스 부식성
VDE 0472 part 813, IEC 60754-2
•열가소성 쉬스는 부식성, 유독가스를 방출하지 않음.
용도

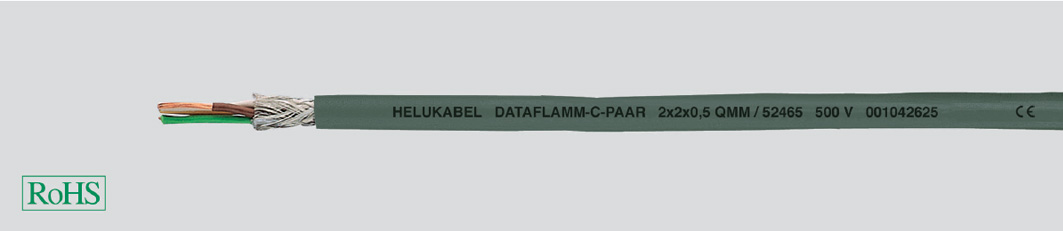

•DATAFLAMM-C-PAAR 할로겐 불포함 데이터 케이블은 사무실 환경에서 신호, 계측, 제어, 구내방송, 인터콤, 시계, 계중 및 전기제품의 결선용으로 사용됨. 본 케이블은 건습환경 및 벽돌 및 콘크리트에도 사용 가능함
•PE-절연 전선은 보통의 PVC-절연전선에 비하여 탁월하게 좋은 정전용량값을 나타낸다. 통상 공공건물, 실험실, 거래소 등 화재시 할로겐 성분과 화염전파가 있어서는 안되는 경우의 통신설비와 데이터 전송시스템에 사용된다.
편조쉴드부 DATAFLAMM-C-PAAR로 잡음 혼입없는 신호전송 가능.
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
