기술사양
•데이터 전송 케이블, 특수 PVC
•DIN VDE 0812 및 0814 규격
•온도범위
이송시 -5 ℃ ~ +80 ℃
고정 설치시 -40 ℃ ~ +80 ℃
•도체저항
0.14 ㎟ 최대 138 Ohm/㎞
0.25 ㎟ 최대 77.8 Ohm/㎞
•정격전압
0.14 ㎟ 최대 350 V
0.25 ㎟ 최대 500 V
•시험 전압
0.14 ㎟ 1200 V
0.25 ㎟ 2000 V
•절연파괴 전압
0.14 ㎟ 2400 V
0.25 ㎟ 4000 V
•상호정전용량
core/core
0.14 ㎟ 147 ㎊/m
0.25 ㎟ 152.5 ㎊/m
core/screen ㎊/m
0.14 ㎟ 147 ㎊/m
0.25 ㎟ 263 ㎊/m
•임피던스
0.14 ㎟ 536 Ohm / 1 ㎑ / 20 ℃
0.25 ㎟ 396 Ohm / 1 ㎑ / 20 ℃
•결합
250 ㎊ / 100m / 1 ㎑
•쉴드저항
0.14 ㎟ 36 Ohm/㎞
0.25 ㎟ 18 Ohm/㎞
•감쇠
㏈ / 1 ㎑ /㎞
0.14 ㎟ 3.6 ㏈ / 1 ㎑ /㎞
0.25 ㎟ 2.2 ㏈ / 1 ㎑ /㎞
•최소곡률반경
이송시 12 x cable ø
고정 설치시 6 x cable ø
•내 방사선 성능
up to 80 x 106 cJ/㎏ (up to 80 Mrad)

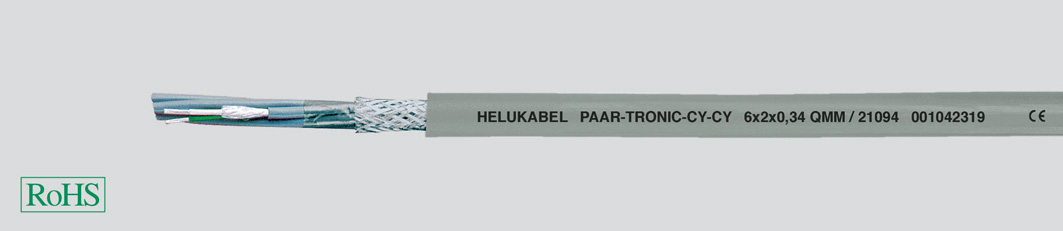

케이블 구조
•미세나동선 도체, DIN VDE 0812 규격
•도체구성
0.14 ㎟ = 18 x 0.10 ㎜
0.25 ㎟ = 14 x 0.15 ㎜
•특수 PVC 코아 절연체
Y12, DIN VDE 0207 part 4 규격
•코아 색상분류 표시 DIN 47100 규격
•최적 피치의 적층 연선 코아
•각 페어별 개별 쉴드, 주석도금 구리, 쉴드율 약
85%
•각 쉴드, 특수 PVC 코팅
•모든 페어-CY 집합연선
•코아 폴리에스터 포일 랩, 중복
•전체 연선 주석도금 구리 쉴드, 쉴드율 약 85%
•특수 PVC 외부쉬스, 회색 (RAL 7001) TM2,
DIN VDE 0207 part 5 규격
특징
•넓은 범위의 오일 저항성 - Technical Information table 참조
•자체 소화성 및 난연성 PVC, DIN VDE 0482
part 265-2-1/EN 50265-2-1/IEC 60332-1
DIN VDE 0472 part 804검사방법 B
•사용한 재질은 카드뮴 실리콘등을 함유하지 않은 소재로 락커의 습윤(濕潤)특성을 저해하는 물질 없음.
용도
•본 케이블은 페어로 쉴드된 후렉시블 케이블로서 완전한 무간섭 데이터 전달을 보장하고 컴퓨터와 외부 장비와의 연결에 있어 신호 및 제어용 케이블로 이상적임. 쉴드 특성으로 사운드 오디오 장비의 연
결과 측정 및 제어 영역에 적합하며 처리-제어 및 보안 시스템에 아주 적합함이 인정됨. 구리쉴드가무간섭 데이터 전송과 처리- 제어 시스템 신호 전달을 보장함.
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
