기술사양
•특수 PUR 드랙체인 피드백 케이블
PUR, high Flexible flexible Feedback cable for drag chain according to Siemens, Indramat, Lenze and other Standards UL AWM Style 20233 and 20236 CSA
•온도범위
이송시 -30 ℃ ~ +80 ℃
고정 설치시 -40 ℃ ~ +80 ℃
•정격전압
UL 300 V
0.14-0.34 ㎟ 350 V
0.5-1.0 ㎟ 500 V
•교류시험전압 50 ㎐
core/core 2000 V
core/screen 1000 V
•상호 정전용량 800 ㎐
core/core 약 70 ㎋/㎞
core/screen 약 110 ㎋/㎞
•절연저항 최소 20 MOhm x ㎞
•결합저항 최대 250 Ohm x ㎞
•최소 곡률 반경
이송시 10 x cable ø
고정 설치시 6 x cable ø

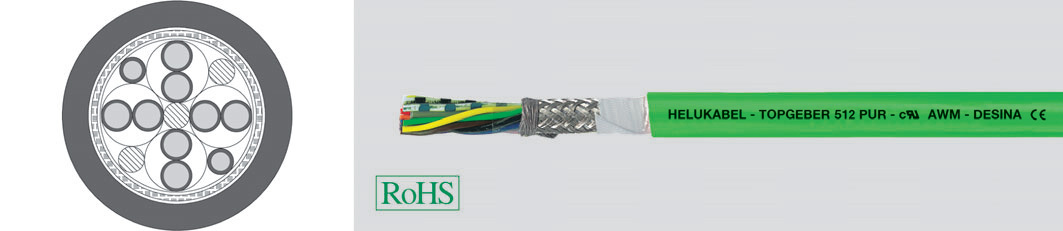

케이블 구조
•극세나동 도체 DIN VDE 0295 cl. 6 규격
•특수 폴리프로필렌 코아 절연
•주문형 코어색상
•Fleece 랩핑, 슬라이딩 용이
•전체 연선 주석도금 구리 편조, 범위 85% 차폐율
•폴리에스테르 호일
•PUR 외피
•외피 색상 녹색(RAL 6018) DESINA 규격 혹은 주황색
•미터 표기
특징
•PUR 외피 : 낮은 접착성, 최대 마모 저항성, 무 할로겐, 자외선, 오일, 가수분해 저항성, 무생물 저항
•특성 : 이 케이블들은 DESINAⓇ 표준의 규격과 기준에 따라 사양 생산되었습니다.
•고도의 특수코어 절연체로 폴리우레탄외피와 고플렉시블 도체 케이블은 드래그 체인용에 적합하며 높은 수행능력을 보장합니다.
•편조 쉴드에 의하여 전자기 간섭 억제기능에 적합 약 85% coverage UL / CSA 승인으로 인해 수출 중심의 시장에 특히 유용
•사용재질은 카드뮴, 실리콘등이 없는 무독성 소재로 락커의 습윤 특성을 저해하는 물질이 없음
주의
•( )는 쉴드를 나타냄.
•DesinaⓇ : 설명은 해설 참조
•Siemens standard 6FX 8008은 Siemens AG사의 등록상표로 등록되어있고 비교를 위해 사용되었습니다.
•Indramat 제품 디자인은 Bosch Rexroth AG사의 등록상표로 등록되어있고 비교를 위해 사용되었습니다.
용도
•이 향상된 low-capacitance 및 position 피드백 케이블이 서보모터의 위치와 제어를 위한 펄스를 전송함.
•산업설비, 기계장비, 제어와 자동화설비에서 육중한 기계적 장력을 목적으로 하는 tachos, 브레이크 그리고 펄스 generators에 사용된다.
•에너지 공급체인 용도를 위해 작용하는 설치 규정을 참고하세요.
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
