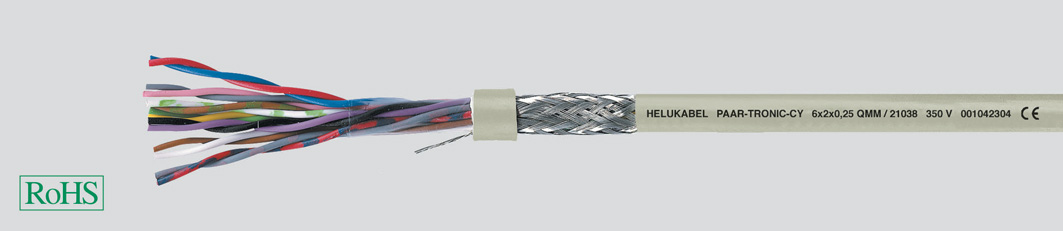

TRONIC-CY (LiY-CY) HOT + PDF DOWN

기술사양

•데이터 전송 케이블, 특수 PVC

•DIN VDE 0812 및 0814 규격

•온도범위

이송시 -5 ℃ ~ +80 ℃

고정 설치시 -30 ℃ ~ +80 ℃

•정격전압

최대 Volt 350 500

•시험 전압

core/core 1200 V

core/screen 800 V

•절연파괴전압 2400 V

•도체저항

0.14 ㎟ 이상 138 Ohm/㎞

0.25 ㎟ 이상 75.5 Ohm/㎞

0.34 ㎟ 이상 57.5 Ohm/㎞

0.50 ㎟ 이상 39 Ohm/㎞

0.75 ㎟ 이상 26 Ohm/㎞

•정전용량 (약 800 ㎐)

core/core 0.14 ㎟이상 120 ㎊/m

core/core ≥0.25 ㎟이상 150 ㎊/m

core/screen 0.14 ㎟이상 240 ㎊/m

core/screen ≥0.25 ㎟이상 270 ㎊/m

•부하

0.14 ㎟ 1.5A

0.25 ㎟ 2.5A

0.34 ㎟ 4.5A

0.50 ㎟ 6A

0.75 ㎟ 9A

•인덕턴스 약 0.65 mH/㎞

•임피던스 약 78 mH/㎞

•결합저항 최대 250 Ohm/㎞ 이하

•K1 - coupling 약 300 ㎊/100m

•최소 곡률 반경

이송시 10 x cable ø

고정설치시 5 x cable ø

•내 방사선 성능

up to 80 x 106 cJ/㎏ (up to 80 Mrad)



케이블 구조

•미세나동 집합연선 도체, DIN VDE 0295 cl.5 및 IEC 60228 cl.5 규격

•도체구성

0.14 ㎟ = 18 x 0.10 ㎜

0.25 ㎟ = 14 x 0.15 ㎜

0.34 ㎟ = 7 x 0.25 ㎜

•특수 PVC 코아 절연체

Y12, DIN VDE 0207 part 4 규격

•코아 색상분류 표시 DIN 47100 규격

•최적 피치의 적층 연선 페어 코아

•코아 폴리에스터 포일 랩, 중복

•전체 연선 주석도금 구리 쉴드, 쉴드율 85%

•특수 PVC 외부쉬스, 회색(RAL 7001) YM2,DIN VDE 0207 part 5 규격,



특징

•넓은 범위의 오일 저항성

Technical Information table 참조

•자체 소화성 및 난연성 PVC, DIN VDE 0482

part 265-2-1/EN 50265-2-1/IEC 60332-

1(DIN VDE 0472 part 804 검사방법 B

•사용한 재질은 카드뮴 실리콘등을 함유하지 않은 소재로 락커의 습윤 (濕潤)특성을 저해하는 물질 없음.



용도

•구리 쉴드는 측정과 제어 시스템에서 무간섭 데이터 및 신호전달을 보장함.

•본 케이블은 완전한 무간섭 데이터 전달을 보장하고 컴퓨터와 외부 장비와의 연결에 있어 신호 및 제어용 케이블로 이상적임.

쉴드 특성으로 사운드 오디오 장비의 연결과 측정 및 제어 영역에 적합하며  처리-제어 및 보안 시스템에 아주 적합함이 인정됨.

•EMC = Electromagnetic compatibility (전자기 간섭 차단성)

주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.

•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.





케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.

상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.


※ 주의사항

제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)

특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.



* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :

품목
번호
코어x단면적 (mm²) 외부직경(mm) Cop. Weight (kg/km) Weight approx. (kg/km) AWG-No. 가격 최소
주문량
단위 배송
가능일
제품
추가
20001 2x0,14 3,9 12 20 26 로그인 100 1 로그인
20002 3x0,14 4,0 13 27 26 로그인 100 1 로그인
20003 4x0,14 4,3 14.5 32 26 로그인 100 1 로그인
20004 5x0,14 4,7 15.5 37 26 로그인 100 1 로그인
20005 6x0,14 5,2 18.2 42 26 로그인 100 1 로그인
20006 7x0,14 5,2 19 48 26 로그인 100 1 로그인
20007 8x0,14 5,9 21.3 55 26 로그인 100 1 로그인
20008 10x0,14 6,5 28.7 65 26 로그인 100 1 로그인
20009 12x0,14 6,7 30.5 77 26 로그인 100 1 로그인
20010 14x0,14 6,9 32 79 26 로그인 100 1 로그인
20011 16x0,14 7,3 43.2 89 26 로그인 100 1 로그인
20012 18x0,14 7,6 51 103 26 로그인 100 1 로그인
20013 20x0,14 8,3 55 116 26 로그인 100 1 로그인
20014 21x0,14 8,4 56 120 26 로그인 100 1 로그인
20015 24x0,14 8,9 62 131 26 로그인 100 1 로그인
20091 25x0,14 9,1 61 136 26 로그인 100 1 로그인
20016 27x0,14 9,2 65 142 26 로그인 100 1 로그인
20017 30x0,14 9,5 69 157 26 로그인 100 1 로그인
20018 32x0,14 9,9 76 163 26 로그인 100 1 로그인
20019 36x0,14 10,2 83 182 26 로그인 100 1 로그인
20020 40x0,14 11,1 88 209 26 로그인 100 1 로그인
20024 52x0,14 12,3 124 270 26 로그인 100 1 로그인
20026 61x0,14 12,8 146 370 26 로그인 100 1 로그인
20084 1x0,25 3,0 7.2 27 24 로그인 100 1 로그인
20029 2x0,25 4,3 15.8 31 24 로그인 100 1 로그인
20030 3x0,25 4,5 18.6 36 24 로그인 100 1 로그인
20031 4x0,25 4,8 22 40 24 로그인 100 1 로그인
20032 5x0,25 5,4 26.5 51 24 로그인 100 1 로그인
20083 6x0,25 5,8 32.4 58 24 로그인 100 1 로그인
20033 7x0,25 5,8 35 64 24 로그인 100 1 로그인
20034 8x0,25 7,0 42.1 82 24 로그인 100 1 로그인
20035 10x0,25 7,3 49.9 85 24 로그인 100 1 로그인
20036 12x0,25 7,5 58 90 24 로그인 100 1 로그인
20037 14x0,25 8,1 62 144 24 로그인 100 1 로그인
20038 16x0,25 8,5 67 110 24 로그인 100 1 로그인
20039 18x0,25 9,1 78 142 24 로그인 100 1 로그인
20040 20x0,25 9,5 88 152 24 로그인 100 1 로그인
20041 21x0,25 9,6 91 150 24 로그인 100 1 로그인
20042 24x0,25 10,4 96 163 24 로그인 100 1 로그인
20092 25x0,25 10,6 99 169 24 로그인 100 1 로그인
20043 27x0,25 10,7 122 176 24 로그인 100 1 로그인
20044 30x0,25 11,1 132 189 24 로그인 100 1 로그인
20046 36x0,25 11,9 146 219 24 로그인 100 1 로그인
20047 40x0,25 12,9 157 247 24 로그인 100 1 로그인
20051 52x0,25 14,3 175 330 24 로그인 100 1 로그인
20053 61x0,25 15,2 204 365 24 로그인 100 1 로그인
20088 1x0,34 3,2 13.5 24 22 로그인 100 1 로그인
20056 2x0,34 4,9 18 30 22 로그인 100 1 로그인
20057 3x0,34 5,1 22 37 22 로그인 100 1 로그인
20058 4x0,34 5,5 28 48 22 로그인 100 1 로그인
20059 5x0,34 6,0 31 54 22 로그인 100 1 로그인
20085 6x0,34 6,6 45 61 22 로그인 100 1 로그인
20060 7x0,34 6,6 51 67 22 로그인 100 1 로그인
20061 8x0,34 7,7 54 81 22 로그인 100 1 로그인
20062 10x0,34 8,4 65 103 22 로그인 100 1 로그인
20063 12x0,34 8,6 70 110 22 로그인 100 1 로그인
20064 14x0,34 9,0 81 153 22 로그인 100 1 로그인
20065 16x0,34 9,6 88 159 22 로그인 100 1 로그인
20066 18x0,34 10,1 103 172 22 로그인 100 1 로그인
20068 21x0,34 10,9 116 199 22 로그인 100 1 로그인
20069 24x0,34 11,7 129 229 22 로그인 100 1 로그인
20093 25x0,34 12,0 120 241 22 로그인 100 1 로그인
20070 27x0,34 12,1 138 258 22 로그인 100 1 로그인
20071 30x0,34 12,6 158 290 22 로그인 100 1 로그인
20072 32x0,34 13,0 163 305 22 로그인 100 1 로그인
20073 36x0,34 13,8 178 330 22 로그인 100 1 로그인
20074 40x0,34 14,8 198 364 22 로그인 100 1 로그인
20077 48x0,34 15,8 227 420 22 로그인 100 1 로그인
20078 52x0,34 16,3 242 450 22 로그인 100 1 로그인
20080 61x0,34 17,2 295 520 22 로그인 100 1 로그인
16001 1x0,5 3,5 15 40 20 로그인 100 1 로그인
16002 2x0,5 5,3 29 45 20 로그인 100 1 로그인
16003 3x0,5 5,6 39 55 20 로그인 100 1 로그인
16004 4x0,5 6,3 46 61 20 로그인 100 1 로그인
16005 5x0,5 6,8 52 76 20 로그인 100 1 로그인
16006 6x0,5 7,3 66 89 20 로그인 100 1 로그인
16007 7x0,5 7,3 68 98 20 로그인 100 1 로그인
16008 8x0,5 8,6 80 117 20 로그인 100 1 로그인
16009 10x0,5 9,4 93 135 20 로그인 100 1 로그인
16010 12x0,5 9,6 117 157 20 로그인 100 1 로그인
16011 14x0,5 10,1 122 190 20 로그인 100 1 로그인
16012 16x0,5 10,6 129 210 20 로그인 100 1 로그인
16013 18x0,5 11,3 152 217 20 로그인 100 1 로그인
16014 20x0,5 12,0 173 275 20 로그인 100 1 로그인
16015 24x0,5 13,2 236 337 20 로그인 100 1 로그인
16016 25x0,5 13,7 250 351 20 로그인 100 1 로그인
16017 30x0,5 14,2 297 396 20 로그인 100 1 로그인
16018 32x0,5 14,7 301 431 20 로그인 100 1 로그인
16019 36x0,5 15,5 320 445 20 로그인 100 1 로그인
16020 40x0,5 16,4 345 470 20 로그인 100 1 로그인
16021 50x0,5 18,2 407 570 20 로그인 100 1 로그인
16022 61x0,5 19,2 508 650 20 로그인 100 1 로그인
16025 1x0,75 4,0 19 41 19 로그인 100 1 로그인
16026 2x0,75 5,8 38 59 19 로그인 100 1 로그인
16027 3x0,75 6,3 50 66 19 로그인 100 1 로그인
16028 4x0,75 6,8 57 77 19 로그인 100 1 로그인
16029 5x0,75 7,4 70 93 19 로그인 100 1 로그인
16030 6x0,75 8,2 87 113 19 로그인 100 1 로그인
16031 7x0,75 8,2 96 130 19 로그인 100 1 로그인
16032 8x0,75 9,7 110 145 19 로그인 100 1 로그인
16033 10x0,75 10,3 140 180 19 로그인 100 1 로그인
16034 12x0,75 10,5 151 202 19 로그인 100 1 로그인
16036 16x0,75 11,9 183 275 19 로그인 100 1 로그인
16037 18x0,75 12,7 207 292 19 로그인 100 1 로그인
16038 20x0,75 13,6 238 362 19 로그인 100 1 로그인
16039 24x0,75 14,9 270 435 19 로그인 100 1 로그인
16040 25x0,75 15,0 278 415 19 로그인 100 1 로그인
16043 32x0,75 16,5 330 530 19 로그인 100 1 로그인
16044 36x0,75 17,4 370 600 19 로그인 100 1 로그인
16045 40x0,75 18,7 395 680 19 로그인 100 1 로그인
16475 2x1 6,4 46 65 18 로그인 100 1 로그인
16476 3x1 6,7 56 80 18 로그인 100 1 로그인
16477 4x1 7,2 69 98 18 로그인 100 1 로그인
16478 5x1 8,0 89 127 18 로그인 100 1 로그인
16479 6x1 8,7 105 144 18 로그인 100 1 로그인
16480 7x1 8,7 111 158 18 로그인 100 1 로그인
16483 12x1 11,4 168 260 18 로그인 100 1 로그인
16500 2x1,5 7,0 63 88 16 로그인 100 1 로그인
16501 3x1,5 7,4 76 100 16 로그인 100 1 로그인
16502 4x1,5 8,1 98 126 16 로그인 100 1 로그인
16503 5x1,5 9,0 116 160 16 로그인 30100 1 로그인
16505 7x1,5 9,8 152 208 16 로그인 100 1 로그인
16507 10x1,5 12,6 193 315 16 로그인 100 1 로그인
16508 12x1,5 12,8 254 338 16 로그인 100 1 로그인
