+ PDF DOWN 기술사양

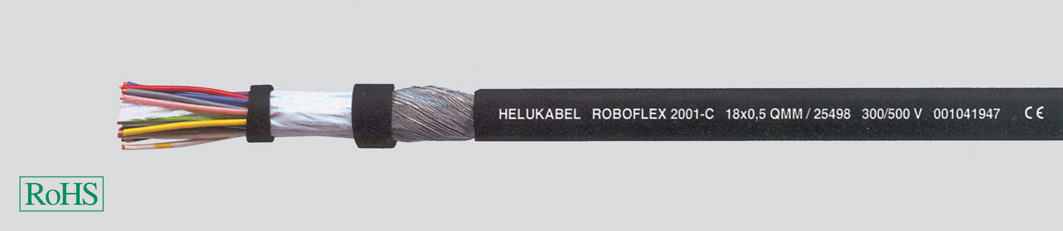

•특수 TPE-E/PUR 로보트케이블
(DIN VDE 0245, 0250, 0282)
•온도범위
이송시 -30 ℃ ~ +80 ℃
고정 설치시 -40 ℃ ~ +80 ℃
•정격전압
up to 0.34 ㎟ 350 V
(operating peak voltage)
above 0.5 ㎟ Uo/U 300 V/500 V
•시험전압
up to 0.34 ㎟ 1.5 ㎸. 5mins.
above 0.5 ㎟ 3.0 ㎸. 5mins.
•상호 정전 용량
core/core 100 ㎋/㎏
core/screen 120 ㎋/㎏
•인덕턴스 0.69 mH/㎞
•최소 곡률 반경 7.5 x cable ø
•특징
저온에서 유연성
마찰력과 유연성
비틀림 각도 ± 360 。/m
케이블 구조
•미세/초미세 구리연선
DIN VDE 0295 cl.5 또는 cl.6
BS 6360 cl.5 또는 cl.6
IEC 60228 cl.5 또는 cl.6
(0.34 ㎟ 까지)
cl.6 (0.5 ㎟ 이상)
•코아절연 TPE
•코아식별
0.34 ㎟ 까지는 DIV VDE 47100
0.5 ㎟ 이상은 흑색외피에 백색연속 번호이며 3코아 이상은 접지전 포함
•코아 최적 피치로 코아 적층 연선
•특수 분리 필름
•쉴드타입의 경우 CU쉴드로 약 85-95%임
•특수 폴리우레탄외피, 흑색 그리고 노란색
•외피 난연성 DIN VDE 0482 part 265-2-1/EN 50265-2-1/IEC 60332-1(DIN VED 0472 part 804 검사방법 B와 상응)
용도
•본 케이블은 비틀림과 구부림에 동시에 적합하도록 설계되었음
•Resistant to
-microbes and corrosion
-oxygen and ozone
-vibration
-UV-radition
-solvents
-acids and alkalis
-hydraulis fluids
•largelly resistant to oil and fats
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
주의
•Special type
Part No. : 701635 3G25 yellow jacket
Part No. : 702795 3G16 black jacket
Part No. : 701415 12G1.0 yellow jacket
Part No. : 701416 18G1.0 yellow jacket
Part No. : 701417 25G1.0 yellow jacket
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
