기술사양
•고 내열성 특수 실리콘 Multi Core cable DIN VDE 0205 part 1, part 816 규격
•온도범위 -60 ℃ ~ +180 ℃
(순간 +220 ℃ 이하 )
•도체 상한 온도 가동시 +180 ℃
•정격전압 Uo/U 300/500 V
•시험전압 2000 V
•절연 파괴 전압 5000 V 이상
•절연저항 최소 200 MOhm x ㎞
•Power Rating
주위온도 +145 ℃ 이상시 : DIN VDE 0100규격
고온 사용 가능
주위온도 ℃ 150 155 160 165 170 175
부하 % 100 91 82 71 58 41
•최소 곡률 반경
이송시 7.5 x cable ø
고정설치시 4 x cable ø
•내 방사선 성능
up to 20 x 106 cj/㎏ (up to 20 Mrad)

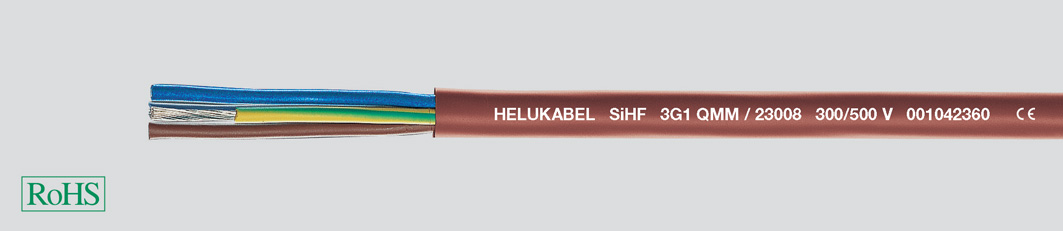

케이블 구조
•주석도금 구리 도체, DIN VDE 0295 cl.5 및 IEC 60228 cl.5 규격
•실리콘 코아 절연체
•DIN VDE 0293-308 규격의 코아 표지, 색상 분류 표시 또는 흑색 바탕에 흰색 번호표기,
•2심 : 갈색, 청색
•최적 피치의 충적 연선
•황-녹색 접지선(3심 이상 시)
•실리콘 외피, 적갈색
장점
•고온에서 유전체 강도 및 절연저항의 변화가 없음.
•고 발화점
•화재 시, SiO2 절연층 형성
주의
•개방형 혹은 환기 시설된 파이프 시스템 및 덕트 속에서만 고정설치. 90℃ 이상의 폐 공기에 의해 실리콘의 기계적 특성이 감소함.
특징
•연소 가스 부식성
(할로겐 불포함)
검사방법, DIN VDE 0472 part 813, 및 IEC 60754-1
•내화특성
방열, 검사방법 B, DIN VDE 0472 part 804 및 IEC 60332-1
내구성
- 고분자유
- 동식물의 지방
- 알코올
- 가소제 및 클로펜
- 묽은 산
- 잿물 및 염소 부식
- 열대영향 및 혹서
- 담수
- 산소 및 자외선
용도
•본 실리콘 케이블은 극단적인 온도 변화가 있는 곳에 사용 가능. 장시간 사용 시 +180 ℃ 이하, 순간 사용 시 +220 ℃이하에서 내열성 있음. 내환경 특성이 우수하여 실리콘 케이블을 영하 60 ℃에서도 사용 가능.
본 케이블은 할로겐 불포함이며 특별히 발전소 시설에 적합함. 철강산업, 항공산업, 조선 및 세라믹, 유리, 시멘트 공장 등에 적합함.
•코아 절연체의 탄성 특성으로 후렉시블 연결용 케이블로 사용됨.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 : , 장바구니 :
품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
---|---|---|---|---|---|---|---|---|---|---|
22989 | 2X0.5 | 5,6 | 9.6 | 42 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22990 | 3G0.5 | 5,9 | 14.5 | 44 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22991 | 4G0.5 | 6,4 | 19.3 | 58 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22992 | 5G0.5 | 7,3 | 24 | 62 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22994 | 7G0.5 | 8,1 | 33.7 | 85 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22995 | 8G0.5 | 8,9 | 38.4 | 99 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22996 | 10G0.5 | 10,0 | 48.1 | 124 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22997 | 12G0.5 | 10,6 | 57.6 | 141 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22998 | 16G0.5 | 12,1 | 76.7 | 186 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
22999 | 18G0.5 | 12,7 | 86.5 | 211 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23000 | 25G0.5 | 15,2 | 120 | 271 | 20 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23001 | 2X0.75 | 6,4 | 14.4 | 53 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23002 | 3G0.75 | 6,8 | 21.6 | 63 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23104 | 3X0.75 | 6,8 | 21.6 | 63 | 12 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23003 | 4G0.75 | 7,6 | 29 | 83 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23105 | 4X0.75 | 7,6 | 29 | 83 | 12 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23004 | 5G0.75 | 8,5 | 36 | 101 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23005 | 6G0.75 | 9,2 | 43 | 115 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23006 | 7G0.75 | 9,2 | 50 | 124 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23129 | 12G0.75 | 12,2 | 86.5 | 185 | 10 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23131 | 18G0.75 | 14,6 | 129.7 | 260 | 10 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23132 | 25G0.75 | 17,2 | 180 | 370 | 10 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23007 | 2X1 | 19,0 | 19 | 59 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23008 | 3G1 | 29,0 | 29 | 77 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23009 | 4G1 | 7,8 | 38 | 94 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23010 | 5G1 | 8,8 | 48 | 115 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23012 | 7G1 | 9,5 | 67 | 144 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23134 | 10G1 | 11,5 | 96.09999999999999 | 216 | 10 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23135 | 12G1 | 12,5 | 115.2 | 231 | 10 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23136 | 16G1 | 14,2 | 153.5 | 302 | 8 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23137 | 18G1 | 15,1 | 172.9 | 340 | 8 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23138 | 25G1 | 18,0 | 240 | 431 | 8 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23013 | 2X1.5 | 7,6 | 29 | 81 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23014 | 3G1.5 | 8,0 | 43 | 98 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23015 | 4G1.5 | 8,7 | 58 | 122 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23016 | 5G1.5 | 9,6 | 72 | 147 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23018 | 7G1.5 | 10,4 | 101 | 187 | 19 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23019 | 8G1.5 | 11,2 | 114 | 213 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23020 | 10G1.5 | 13,0 | 116 | 263 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23021 | 12G1.5 | 13,9 | 173 | 314 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23022 | 14G1.5 | 14,7 | 202 | 379 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23023 | 16G1.5 | 16,2 | 231 | 445 | 18 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23024 | 18G1.5 | 17,0 | 260 | 506 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23025 | 20G1.5 | 17,5 | 288 | 566 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23026 | 24G1.5 | 20,4 | 346 | 722 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23027 | 2X2.5 | 8,8 | 48 | 134 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23028 | 3G2.5 | 9,7 | 72 | 152 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23029 | 4G2.5 | 10,6 | 96 | 188 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23030 | 5G2.5 | 11,6 | 120 | 228 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23032 | 7G2.5 | 12,6 | 168 | 320 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23141 | 10G2.5 | 15,5 | 240.1 | 450 | 6 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23033 | 12G2.5 | 17,1 | 288 | 502 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23142 | 16G2.5 | 19,6 | 384 | 659 | 6 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23143 | 18G2.5 | 20,6 | 432.2 | 761 | 4 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23144 | 25G2.5 | 24,4 | 600 | 1007 | 2 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23034 | 2X4 | 10,8 | 77 | 180 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23035 | 3G4 | 11,4 | 115 | 224 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23036 | 4G4 | 12,5 | 154 | 295 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23037 | 5G4 | 13,9 | 192 | 359 | 16 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23039 | 7G4 | 15,6 | 269 | 479 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23040 | 2X6 | 12,4 | 115 | 210 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23041 | 3G6 | 13,2 | 173 | 270 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23042 | 4G6 | 14,8 | 230 | 341 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23043 | 5G6 | 16,5 | 288 | 432 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23045 | 7G6 | 18,0 | 403 | 552 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23047 | 3G10 | 17,2 | 288 | 507 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23048 | 4G10 | 19,4 | 384 | 644 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23049 | 5G10 | 21,4 | 480 | 788 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23052 | 4G16 | 21,4 | 616 | 950 | 14 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23053 | 5G16 | 24,0 | 770 | 1204 | 12 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23056 | 4G25 | 26,3 | 960 | 1500 | 12 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
23059 | 4G35 | 29,1 | 1344 | 2100 | 12 | 로그인 | 30 | 1 | 로그인 | ![]() ![]() |
