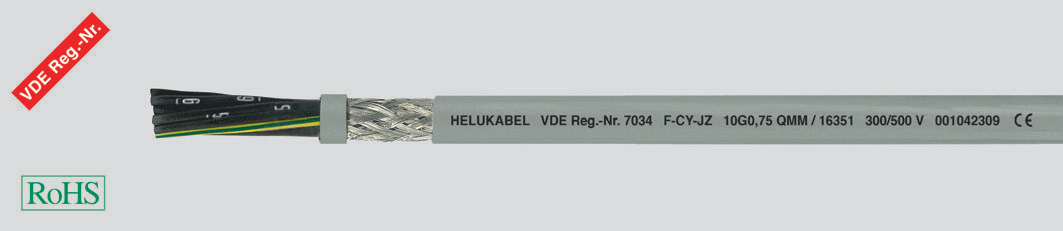

•제어용 케이블, 특수 PVC
DIN VDE 0245, 0281 part 13 규격
•온도범위
이송시 -5 ℃ ~ 80 ℃
고정 설치시 -30 ℃ ~ 80 ℃
•정격전압 Uo/U 300/500 V
•시험전압
core/core 4000 V
core/screen 2000 V
•절연파괴전압 최소 8000 V
•절연저항 최소 20 MOhm x ㎞
•상호 정전용량
0.5 ㎟~2.5 ㎟의 단면적에 준하여
core/core 150 ㎋/㎏
core/screen 270 ㎋/㎏
•결합저항 최대 250 Ohm/㎞
•최소 곡률 반경
이송시 10 x cable ø
고정 설치시 5 x cable ø
•내 방사선 성능
up to 80 x 106 cJ/㎏ (up to 80 Mrad)
케이블 구조
•미세나동 집합 연선도체, DIN VDE 0295 cl.5,
BS 6360 cl.5 와 IEC 60228 cl.5 규격
•특수 PVC Z 7225 코아 절연체
•흑색 코아 피복에 백색 연속번호
DIN VDE 0293 규격
•황-녹색 접지선
•코아 최적 피치로 코아 적층 연선
•코아 포일 랩
•주석도금 구리 편조 쉴드.
쉴드율 약 85%
•특수 PVC 외부 쉬스, 회색
TM2, DIN VDE 0281 part 1 및
HD21.1 규격
특징
•내유성, 내화학성 탁월
Technical Information table 참조
•자체 소화성 및 난연성 PVC, DIN VDE 0482
part 265-2-1 /EN 50265-2-1 / IEC 60332-
1(DIN VDE 0472 part 804 검사법 B적용)
•사용 재질은 카드뮴, 실리콘등이 없는 무독성
소재로 락커의 습윤(濕潤)특성을 저해하는 물질
없음
용도
•공작기계류와 기계 산업의 제어회로에 사용하는 데이터 케이블로, 컴퓨터 시스템과 전자분야에는 신호용 케이블로 적합함.
•본 케이블은 안정 포일 격리층을 두어 외경과 구부림 반경의 최소화 및 경량화 등을 실현하여 내부 쉬스 PVC를 대체함, 높은 구리 쉴드율은 무잡음 신호
전송 등을 보장함.
•고밀도 쉴드로 신호를 잡음 없이 전송 가능.
•위 각 용도에 맞는 가장 이상적인 제어용 케이블.
•EMC = Electromagnetic compatibility (전자기 간섭 차단성)
주의 : EMC의 특성을 극대화하기 위해 양 끝단에서 구리 쉴드선을 한바퀴 넓게 감아서 접속할 것.
•CE = The product is conformed with the EC Low-Voltage Directive 2006/95/EG.
케이블의 기본 단위는 (M) 이며, 최소주문량 부터 주문 가능합니다.
상품별로 케이블 컷팅이 불가한 경우가 있으며, ( 특히 싱글케이블 , UL인증 케이블 ) 이 경우는 기본 단위로만 주문 가능합니다.
※ 주의사항
제품 특성상 재고변동이 유동적이므로 홈페이지 상의 재고와 실제 재고가 상이한 경우가 있을 수 있습니다. ( 이 경우 미리 연락드립니다.)
특히 긴급 주문 건일 경우 미리 재고 확인 문의 후 주문 부탁드립니다.
* 배송 : 배송가능일에 표시된 일수만큼 소요 (재고여부에 따라 시일이 더 소요될 수 있으며 이 경우 개별적으로 연락드리겠습니다.)
* 관심상품 :
, 장바구니 :
| 품목 번호 |
코어x단면적 (mm²) | 외부직경(mm) | Cop. Weight (kg/km) | Weight approx. (kg/km) | AWG-No. | 가격 | 최소 주문량 |
단위 | 배송 가능일 |
제품 추가 |
|---|
